Гидравлическая головка ПГ-1000 КВТГидравлическая головка ПГ-1000 КВТ

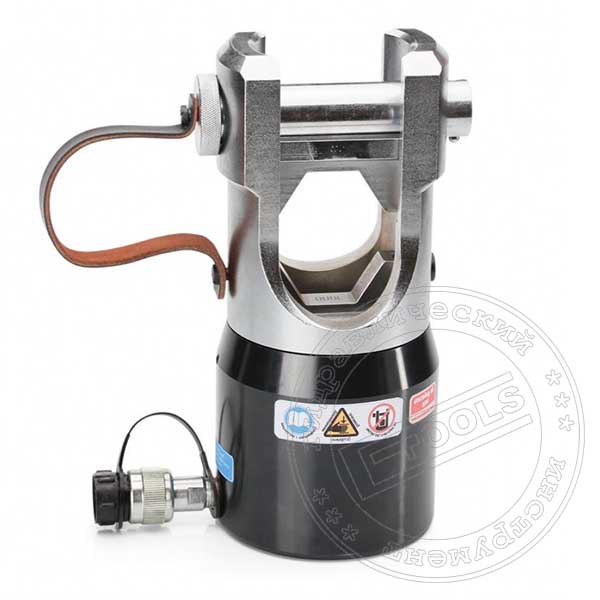

Гидравлическая головка ПГ-1000 КВТ

Усилие, тс: 45

Вес, кг: 24
 Максимальное усилие, тс:  45
 Рабочий ход поршня, мм:  25
 Рабочее давление, МПа:  70
 Возврат поршня  пружинный
 Масса пресса, кг:  24
 Габариты, мм: 370х210х140

Максимальный размер матриц для опрессовки

 Шестигранная по алюминию, мм2:  1000
 Шестигранная по меди, мм2:  1000

Пресс гидравлическая головка ПГ-1000 КВТ  с комплектом шестигранных сменных матриц предназначены для опрессовки наконечников и гильз проводов. Механическое соединение полученной методом опрессовкой обеспечивает высокую механическую прочностью высококачественный контакт с низким переходным сопротивлением. Данная модель пресса обеспечивает универсальность применения при опрессовки кабельных наконечников сечением до 1000 мм2, обеспечивая применение при монтаже и ремонте электротехнических линий.

Описание электромонтажного пресса

Комплект пресса ПГ-1000 КВТ состоит из внешнего гидравлического привода соединённого с рабочей головкой рукавом высокого давления. Рабочая головка состоит из силового цилиндра одностороннего действия с пружинным возвратом и поворотного основания на 360° с U-образной скобой. Пружинный возврат силового гидроцилиндра обеспечивает простоту гидравлической схемы подключения с возможностью выполнение работы по опрессовке кабельных наконечников в любом пространственном положение. Скоба U-образная запираемая штифтом с поворотным основание обеспечивает свободное заведение прессуемого кабельного наконечника между сменными матрицами необходимого сечения. Фиксация верхней части матрицы из комплекта определённого типоразмера производится запорным штифтом. Данной техническое решение позволяет при необходимости произвести освобождение кабельного наконечника на всех этапах опрессовки.

Большое усилие силового цилиндра 45 тонн позволяет применять шестигранные матрицы с широкой рабочей частью. Данный технический момент позволяет производить опрессовку кабельного наконечника с наименьшим количеством циклов обжатий.

Комплект пресса ПГ-1000 КВТ гидравлической головки с раздельной рабочей головкой и внешним ручным насосом обеспечивает непосредственно на месте выполнения работ по опрессовке для оператора:

  • максимальную мобильность благодаря малому весу гидравлической головки
  • свободное ориентирование в пространственном положение благодаря компактности конструкции
  • возможность увеличение количества циклов прессовки при подключения электрогидравлической станцией

Подключение гидравлической головки пресса ПГ-1000 КВТ к внешним насосам производится с помощью комплекта быстроразъемных соединений (БРС-П / БРС-М).

В качестве источника питания данной модели пресса требуется выносной насос с рабочим давлением 700 атм:

  • гидравлическая насосная станция ГНС-08Р1Э5 с ручным управлением
  • гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности гидравлической головки ПГ-1000 КВТ

  • шестигранные матрицы в комплекте, мм2: 400, 500, 630, 800, 1000
  • работа в любом пространственном положение, пружинный возврат
  • вращающаяся рабочая часть головки на 360°
  • жесткая фиксация матриц, с защитой от проворота
  • разблокировка матриц в любом положение
  • сменные матрицы необходимого сечения
  • U-образная рабочая головки пресса

По желанию заказчика гидравлическая голова для опрессовки силовых наконечников и аппаратных зажимов ПГ-1000 КВТ опционально комплектуется матрицами для опрессовки линейной арматуры СИП и стальных тросов.  Согласно технического задания изготавливаем матриц для опрессовки нестандартных технических элементов.

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлической головки ПГ-1000 КВТ , обращайтесь. Всегда рады оказать консультационную и техническую помочь!

Видео обзор: Пресс гидравлический ручной с насосом ПГ-1000 КВТ

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨

Гарантия

Гарантия:

Гарантия производителя 12 месяцев.

100% гарантия обмена (возврата) в течение 14 дней.
