Пресс гидравлический электромонтажный ПГа-100

100 тонн - усилие опрессовки.
Вес 48 кг.
36000,00 ₴
 Максимальное рабочее давление, МПа  70
 Максимальное усилие, тс  100
 Рабочий ход поршня, мм  25
 Возврат поршня  гидравлический
 Масса, кг  38
 Габариты, мм  370х230х180

 Максимальный размер матриц для опрессовки

 Круглая по алюминию, мм  А-74
 Круглая по стали, мм  С-52
 Шестигранной по алюминию, мм  МШ-65
 Шестигранной по стали, мм  МШ-70-С

Модульный гидравлический пресс ПГа-100 с комплектом матриц предназначен для опрессовки неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Применяется при строительстве и ремонте линий электропередачи и открытых распределительных устройств высокого напряжения. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать широкую номеклатуру линейной арматуры для ЛЭП.

Описание электромонтажного пресса

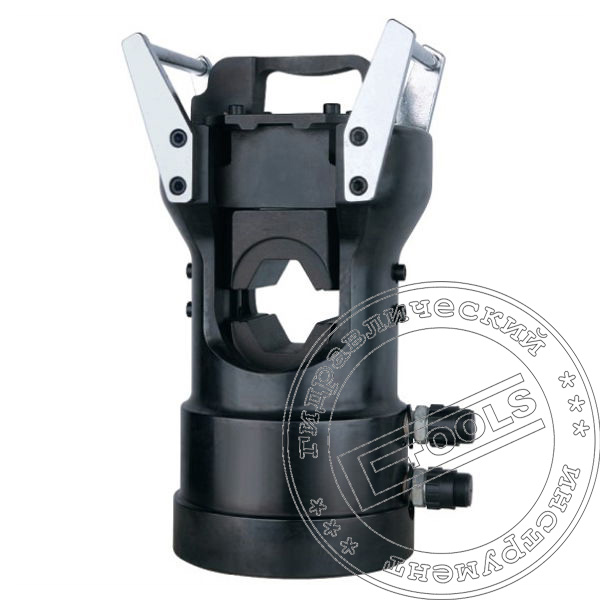

Конструктивно пресс ПГа-100 состоит из U-образной рабочей головки с поворотной крышкой и гидроцилиндра двухстороннего действия. Гидравлический возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке. Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота через поворотную крышку.  Поворотная крышка обеспечивает удобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки и разблокировку аппаратного зажима из любого положения в момент опрессовки. Верхняя матрица в процессе работы упирается в поворотную крышку. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю матрицу, перемещая ее по направляющим вверх, до смыкания с верхней матрицей, опрессовывая изделие. При подаче давления в полость обратного хода гидроцилиндра, поршень силового гидроцилиндра опускается вниз. Может работать совместно с гидравлической станцией или насосом двухсторонего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через два быстроразъемных соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса ПГа-100 необходим внешний насос двухстороннего действия с рабочим давлением 700 атм:

    • ручной гидравлический насос НГР-7030-1
    • гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
    • гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

    • работа в любом пространственном положение, гидравлический возврат
    • поворотная крышка, разблокировка матриц в любом положение
    • жесткая фиксация матриц, с защитой от проворота
    • широкая номеклатура сменные матрицы

Поставляется модульный гидравлический пресс ПГа-100 с набором сменных матриц необходимых типоразмеров. Матрицы к прессу подбираются на основание справочной информации по линейной арматуры с учетом опрессовываемого материала. В разделе техническая информация представлены основные характеристики и справочная информация по арматуре ЛЭП для подбора матриц необходимого типаразмера.

Гидравлический пресс ПГа-100 позволяет проводить опрессовку стальных строп алюминиевыми втулками.

Видео обзор: ПГа-100 Пресс гидравлический электромонтажный ETOOLS™

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлического пресса ПГа-100, обращайтесь. Всегда рады оказать консультационную и техническую помочь!
