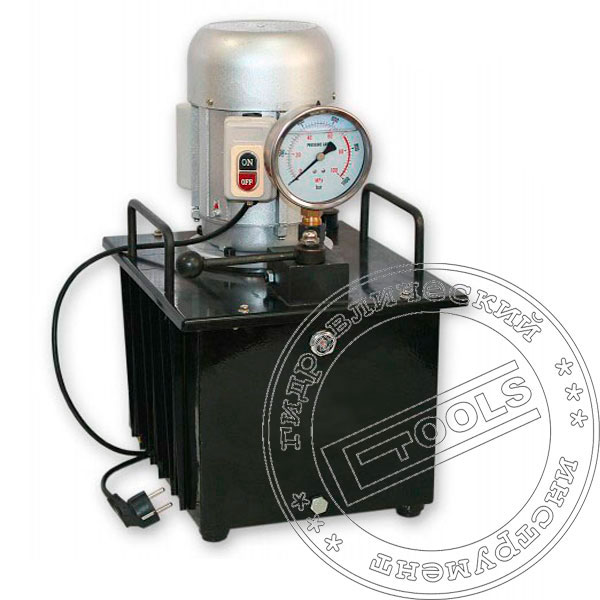

Насосная станция ГНС-08Р1Э5Насосная станция ГНС-08Р1Э5

Насосная станция ГНС-08Р1Э5

30000,00 ₴
 Производительность, л/мин  0,8
 Максимальное давление, атм (МПа)  700 (70)
 Объем масла, л  5
 Тип насоса  двухступенчатый плунжерный
 Кол-во выходов  1
Тип масла ВМГЗ
 Вес, кг  25
 Электродвигатель
Напряжение, В
 220 / 380
Мощность, кВт
 0,75

Гидравлическая насосная станция серии ГНС-08Р1Э5 являются внешними источниками давления и предназначен для создания давления до 70МПа в гидравлических системах одностороннего действия с пружинным возвратом штока. В данной модели гидростанции используется двух ступенчатый насос плунжерного типа. Принцип работы плунжерного насоса основан на вытеснении определенного объема рабочей жидкости при движение плунжера через систему нагнетальных клапанов в рабочую полость гидравлического инструмента, где сила высокого давления гидравлической жидкости преобразуется в механическую. Насосные станции ГНС- оснащена двухступенчатым насосом, позволяющим сократить общее время выполнения операции, манометром в виброустойчивом исполнении, предохранительным клапаном давления. Управление гидравлическим потоком осуществляется вручную рукояткой гидрораспределителя, размещенного на станции, подача или сброс давления в напорную магистраль.

Маслостанции приводятся в действие двух/трехфазным электродвигателем через муфту передает вращающий момент на вал гидравлического насоса. Тип насоса радиально-плунжерный двухступенчатый. Рабочая жидкость (гидравлическое масло, эмульсия), всасывается гидронасосом из маслобака, затем подается по трубопроводу к блоку управляющей и распределительной гидроаппаратуры, и далее под заданным давлением и с необходимым потоком к гидравлическим исполнительным механизмам (гидроцилиндрам, гидромотором), которые выполняют полезную работу. После выполнения работы рабочая жидкость через трубопровод и сливной фильтр возвращается в маслобак.

Конструктивные особенности гидравлического электрогидравлической насосной станции

  • двухступечатый гидравлический насос, увеличенная подача на холостом ходе инструмента
  • предоханительный клапан отрегулированный на давление 700 атм
  • манометр в виброустойчивом исполнение, гашение колебания указателя давления
  • компактность и малый вес позволяет использовать непосредственно на объекте в полевых условиях

Подбор гидравлической насосной станции производится исходя технических характеристик подключаемого гидравлического инструмента:

  • рабочее давление
  • необходимый рабочий объем масла инструмента(ов) и рукава(ов) высокого давления, должен быть меньше полезного объема бака насоса
  • время одного цикла нагружения или операции определяется, скоростью подачи гидравлической жидкости



Внимание!!!

По желанию заказчика возможно изготовление гидравлической насосной станции с необходимыми параметрами или адаптация согласно техзадания заказчика.

Если возникнут вопросы при подборе и работе электрогидравлической маслостанции, обращайтесь. Всегда рады помочь!
