Шиногиб гидравлический шг-150Шиногиб гидравлический шг-150

Автономный шиногиб гидравлический ШГ - 150

Усилие, тс: 16

Гибка шин, мм: 150
Мах. усилие, тс 15
Максимальный угол изгиба, град: 90
Радиус гибки на плоскость, мм: 5
Максимальная толщина металла, мм: 10
Максимальная ширина металла, мм: 150
Габаритные размеры, мм: 380х270х150
Вес, кг: 12

Применение автономного шиногиба гидравлического ШГ-150

Гибка токоведущей шиной, одна из операций при монтаже жестких шин, для этих целей используется плоские алюминиевые или медные шины. Необходимость в изгибе шинопроводов возникает при монтаже в распределительные или управляющие электротехнические шкафы. Операция гибка токоведущей шин применяется при ошиновке подстанций и распредустройств (РУ), а так же на небольших участках ошиновки (перемычки), между отдельными аппаратами РУ и для присоединения к силовым трансформаторам. При монтаже жесткой ошиновки технологически предусматривается изгибание шины («компенсация») на случай температурных колебаниях отражающиеся на длине шины. Опасные изгибающие усилия и напряжения от температурных удлинений и вибрации шин не должны передаваться на вводные и опорные изоляторы аппаратов. Эти усилия следует гасить при помощи специального изгиба шин, петли и других компенсирующих элементов.

Мягкий материал электротехнической шины, до определенной толщины позволяет производить гибку, используя всевозможные механические ручные приспособления. Однако выполнение такой операции требуют определенной сноровки и опыта работы с материалом. Например, для медной токоведущей шины в зависимости от толщины и пружинящих свойств меди рекомендуется увеличивать требуемый угол гиба на 1° - 3° сверх необходимого. Обеспечение параллельности идущих шин, при поворотах магистрали шинопроводов требуется повторяемость угловых секции с изгибом шины на плоскость, что влечет постоянный контроль угла изгиба, после каждой операции, или проектировке и изготовление дополнительной оснастки для ручного оборудования под каждый тип шины. Использование данного подхода целесообразен это при мало серийном или индивидуальном производстве. Поскольку к монтажу токоведущей шины предъявляется ряд требований:

  • шины должны лежать на изоляторах прямолинейно без перекосов, не должны иметь видимой поперечной кривизны (изгиба на ребро) и волнистости (изгиба в плоскости).
  • в местах изгиба не должно быть трещин.
  • изгиб шины прямоугольного сечения «на плоскость» выполняется с внутренним радиусом не менее толщины шины.


Не соблюдение требований может привести в процессе эксплуатации к появлению трещин и выходу шинопровода из строя. Для обеспечения и соблюдение предъявляемых требование к монтажу токоведущей шины целесообразно применение специализированного оборудование шиногиба.

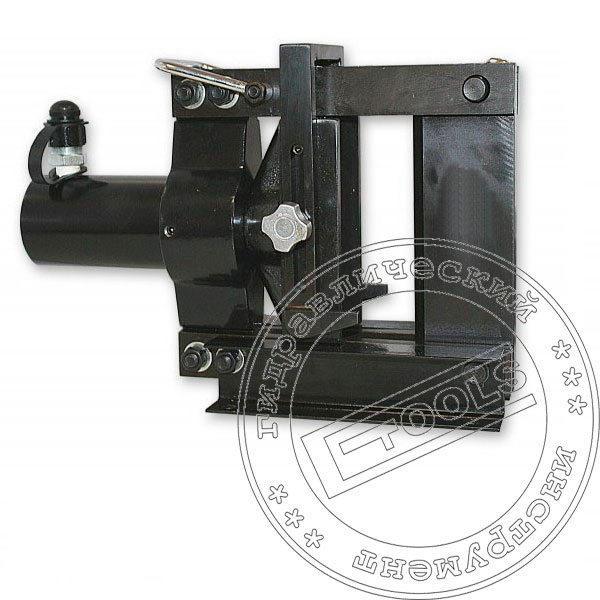

Шиногиб «ШГ-150» - пресс гидравлический для гибки токоведущих шин из алюминия и меди шириной 150 мм и толщиной до 15 мм обеспечивающий изгиб шин различного сечения, наиболее часто применяемый метод гиба «на плоскость». Возможно применение данной модели гидравлического пресса для гибки листовых элементов различных метало конструкций. Шиногиб ШГ-150 модульный пресс с внешним подключением насоса, что дает свободу размещения в различных плоскостях, пресс работает в любом пространственном положение обеспечивая возможность широкого применения в различных промышленных отраслях.

Описание автономного шиногиба гидравлического ШГ-150

Станина пресса выполнена в виде разборной замкнутой рамы, образованной траверсой с гидравлическим цилиндром и накладными направляющими для подвижной матрицы установленной на штоке силового цилиндра. Жесткая фиксация матрицы на штоке силового цилиндра обеспечивается винтовым фиксатором. Сменный пуансон фиксируется между накладных направляющих с помощью штифтов. Разборная конструкция рамы позволяет быстро заводить / извлекать и позиционировать изгибаемую шину или лист материала. Рама шиногиба ШГ-150 обеспечивает оперативную смену комплекта пуансон матрицы под необходимою форму и радиус гиба. Подвижная формирующую матрица перемещается штоком гиравлического цилиндра осуществляя соответствующий изгиб шины с необходимыми параметрами. При приложении нагрузки шина начинает изгибаться в сторону пуансона. Угол изгиба напрямую зависит от перемещения матрицы. Контроль угла гиба токоведущей шины производится по угловой шкале расположенной на основание рамы. Гидравлический силовой цилиндр шиногиба одностороннего действия с пружинным возвратом, позволяет использовать пресс для гибки токоведущей шины в любом пространственном положение.
Гидроцилиндр пресса для гибки токоведущей шины соединяется с внешним насосом через полумуфту быстроразъемного соединение (БРС) которая позволяет быстро и без потери масла соединить и отсоединить рукав высокого давления (РВД).

Время операции гибка токоведущей шины зависит от скорости подачи гидравлической жидкости внешнего насоса. Для работы необходим гидравлический насос или гидравлическая насосная станция с рабочим давлением 700 атм:

  • маслостанция c ручным приводом: НГР-7009
  • маслостанция с ножным приводом: НГН-7006
  • маслостанция с электроприводом: ГНС-08Р1Э5, ГНС-08МН1Э5, ГНС-08МН3Э5

Наиболее оптимальным решением в качестве привода для шиногиба ШГ-150 является ручной или ножной насос позволяющий производить плавную гибки обеспечивая контролируемый процесс получение заданного угла с необходимой точностью, поскольку разгибание шины и повторное формирование угла не рекомендуется. В местах повторного изгиба токоведущей шин возможно образование разрывов и трещин.

Кроме стандартной конструкции гибочного комплекта пуансона матрицы, можем предложить гибочный пуансон с радиусом гиба 5 мм и 10 мм, что позволяет свести нежелательную деформацию шины при гибке до минимуму. Компания ETOOLS™ разрабатывает и изготавливает гибочные пуансоны и матриц для различных материалов по образцам, по инди¬виду¬альным чертежам. На все технические вопросы ответят наши специалисты, оказываем консультационную и техническую поддержку по различному гибочному оборудованию.

Видео обзор: Шиногиб ШГ-150 пресс гибка токоведущей шины ETOOLS™

Видео обзор: Шиногиб ШГ-150 гибка П-образной стальной скобы ETOOS™

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
