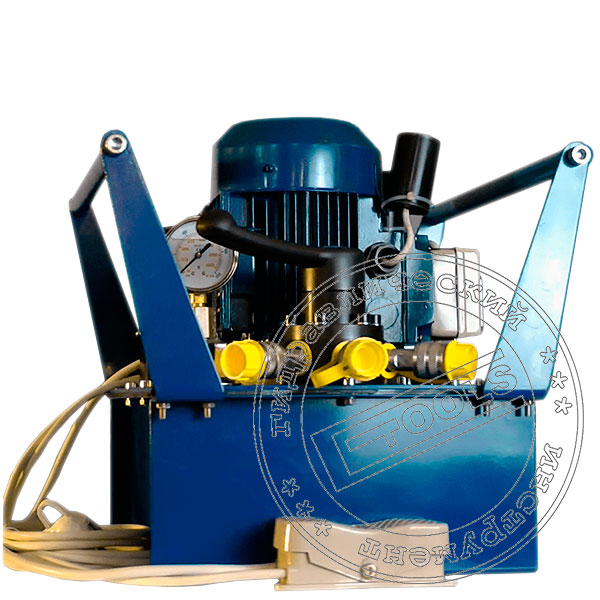

Гидравлическая насосная станция ГНС-08МН3Э8

 Производительность, л/мин  1,0
 Максимальное давление, атм (МПа)  700 (70)
 Объем масла, л  7
 Тип насоса  плунжерный
 Кол-во выходов  3
 Тип масла   ВМГЗ
 Вес, кг  35
 Электродвигатель
Напряжение, В  220 / 380
Мощность, кВт  1,5

Гидравлическая насосная станция ГНС-08МН3Э8

Является уникальным техническим решением для использования в качестве внешнего источниками давления (до 700 атм) в гидравлических системах одностороннего действия с пружинным возвратом. Особенность модели ГНС-08МН3Э8 заключается в одновременном подключение трех исполнительных модулей (гидроцилиндров с пружинным возвратом). Переключение между модулями производится трех канальным пяти позиционным ручным распределителем. Подача \ сброс давления гидравлического потока в выбранном канале производится электромагнитным гидравлическим клапаном с педальным управлением. В стандартной комплектации модель ГНС-08МН3Э8 оснащена манометром в виброустойчивом исполнении до 1000 атм, регулируемым предохранительным клапаном давления расположенный на верхней крышке бака маслостанции.


Описание гидравлической насосной станции


Модель ГНС-08МН3Э8 гидравлической насосной станции преобразует энергию электродвигателя в кинетическую энергию рабочей жидкости. Двигатель через муфту приводит в действие насос, передавая вращающий момент на вал гидравлического насоса плунжерного типа. Работа плунжерного насоса основана на поступательном движение плунжеров с последующей подачей гидравлической жидкости через систему нагнетательных клапанов в рабочую полость исполнительных модулей. Рабочая жидкость всасывается гидронасосом через систему всасывающих клапанов из маслобака по трубопроводу подается к блоку управляющей и распределительной гидроаппаратуры. Далее с заданным давлением и необходимой скоростью потоком подается к гидравлическим исполнительным механизмам. Гидравлические цилиндры исполнительных модулей преобразующих силу высокого давления гидравлической жидкости в механическую с заданным усилием, выполняя полезную работу. После выполнения работы рабочая жидкость под действием возвратной пружины через трубопровод и сливной фильтр мелкой очистки возвращается в маслобак.
Выбор необходимого канала обеспечивается трех канальным пяти позиционным ручным распределителем размещенного на верхней крышки станции. Данная компоновка позволяет оперативно переключатся между различными исполнительными модулями.
Управление гидравлическим потоком осуществляется электромагнитным гидравлическим клапаном с педальным управлением, подача / сброс давления в выбранной гидравлической магистрали.
Отдельно вынесенный регулируемый клапан ограничения давления на верхней крышки гидравлической насосной станции ГНС-08МН3Э8 обеспечивает оперативную настройку необходимого давления при подключение гидравлических цилиндров (модулей) рассчитанных на давление ниже 700 атм.


Конструктивные особенности гидравлической насосной станции ГНС-08МН3Э8

  • Одновременное подключение трех исполнительных модулей — оптимальное применение при подключения модулей для обработки токоведущих шин
  • трех канальный пяти позиционный ручной распределитель — оперативное переключение между модулями для выполнения операций по обработки токоведущих шин.
  • однопотоковый электромагнитный гидрораспределитель управляемый педалью — освобождает руки оператора для позиционирования токоведущей шины при выполнение технологических операций по обработке
  • Управляемый предоханительный клапан отрегулированный на давление 700 атм — оперативная подстройка необходимого рабочего давления.
  • Электродвигатель мощностью 1,5 кВт обеспечивает гарантированный запуск, в случае выполнения работ полевых условия, при запитки от бензогенератора
  • манометр в виброустойчивом исполнение (гашение колебания указателя давления)
  • компактность и малый вес позволяет использовать непосредственно на объекте в полевых условиях
  • Опционально гидравлическая насосная станция комплектуется:
  • двигателями внутренне сгорания для проведения гидравлической опрессовки (испытания гидравлической системы) в условиях полевых работ или на начальном этапе строительства когда отсутствует доступ к энергетическим носителям.
  • двухступенчатыми гидравлическими насосами обеспечивающие различные скорости подачи и давления рабочей жидкости, согласно технического задания заказчика.
  • системой подогрева рабочей жидкости для выполнения полевых работ в зимнее время.
  • система охлаждения рабочей жидкости, обеспечивающей стабильность необходимых параметров гидравлической жидкости как при интенсивных / длительных циклах работы опрессовочной станции так и при высоких температурах окружающей среды.
  • баками объемами от 10 до 40 л.
  • рессивером (буферной емкостью).
  • дополнительной запорной высоко атмосферной арматурой.
  • приборами для температуры рабочей жидкости.
