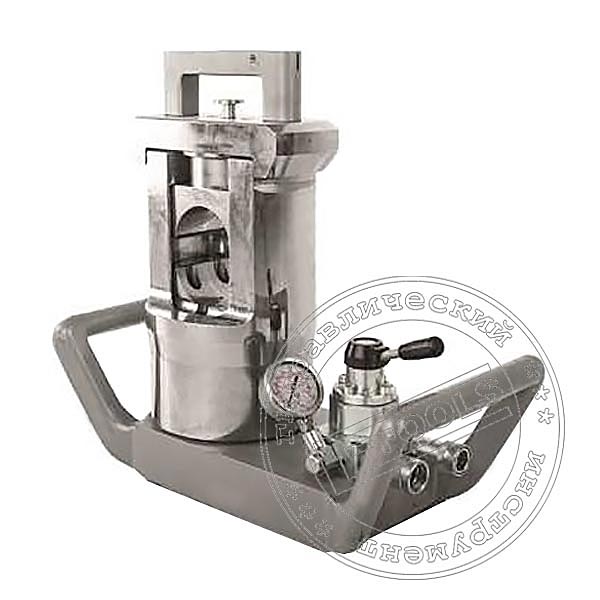

Пресс PRT020 гидравлический электромонтажный

Модульный гидравлический пресс PRT020 с комплектом матриц предназначен для опрессовки неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Применяется при строительстве и ремонте линий электропередачи и открытых распределительных устройств высокого напряжения. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру линейной арматуры для ЛЭП.

Описание электромонтажного пресса

Конструктивно модель пресс PRT020 состоит из U-образной рабочей головки с поворотной крышкой и гидроцилиндра двухстороннего действия. Гидравлический возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке. Сменные матрицы устанавливаются в матрицедержатели рабочей головки с жесткой фиксацией. Матрицедержатель обеспечивает возможность быстрой установки и смену набора комплектов матриц конкретного типа. Ускоренная замена возможна за счет применения револьверной системы при установке и фиксации с защитой от проворота полуматриц.  Съемная верхняя поворотная крышка обеспечивает удобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки с возможностью разблокировку аппаратного зажима из любого положения в момент опрессовки. Верхняя часть матрицедержателя процессе работы упирается в поворотную крышку. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю часть матрицедержателя с матрицей, перемещая ее в вверх, до смыкания с верхней полуматрицей комплекта, производя опрессовку изделие. При подаче давления в полость обратного хода гидроцилиндра, поршень силового гидроцилиндра опускается вниз. Может работать совместно с гидравлической станцией или насосом двухстороннего действия. Трехпозиционный гидрораспределитель пресса к внешнему насосу стыкуется через два быстроразъемных соединений (БРС), обеспечивающих быстрое и без потерь масла подключение или отсоединение рукавов высокого давления.

В качестве источника питания пресса PRT020 необходим внешний насос двухстороннего действия с рабочим давлением 700 атм:

• ручной гидравлический насос НГР-7030-1
• гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
• гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

• работа в любом пространственном положение, гидравлический возврат
• поворотная крышка, разблокировка матриц в любом положение
• револьверная система установки и фиксации матриц
• жесткая фиксация матриц, с защитой от проворота
• широкая номенклатура сменные матрицы

Внимание!!!

Поставляется электромонтажный пресса PRT020 с набором сменных матриц необходимых типоразмеров. Матрицы к прессу подбираются на основание справочной информации по линейной арматуры с учетом прессуемого материала. В разделе техническая информация представлены основные характеристики и справочная информация по арматуре ЛЭП для подбора матриц необходимого типоразмера.

Гидравлический пресса PRT020 TESMEC позволяет проводить опрессовку стальных строп алюминиевыми втулками.

Если возникнут вопросы при подборе матриц и работе гидравлического пресса пресса PRT020 обращайтесь. Всегда рады оказать консультационную и техническую помочь!

Перечень поставляемых электромонтажных прессов серии PRT производства TESMEC:

Видео обзор: Гидравлического пресса PRT020 TESMEC опрессовка аппаратных зажимов
