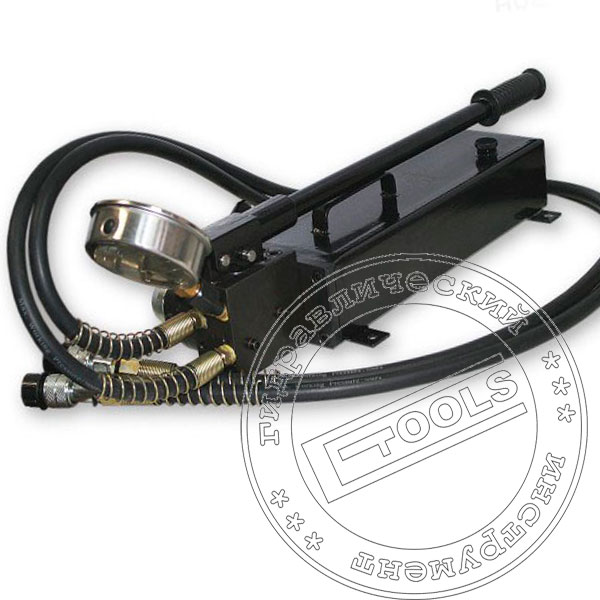

Насос гидравлический ручной НГР-7030-1

Давление 70 МПа
Объем масла 3.0 л
Максимальное давление, МПа: 70
Объем масла, л: 3
Габаритные размеры, мм: 790 х 240 х 270
Принцип насоса: плунжерный
Кол-во выходов: 2
Клапан ограничения давления: Да
Вес, кг: 18.6

Насос гидравлический ручной НГР-7030 предназначен для мобильного и стационарного использования как внешний источник энергии в гидравлических системах двухстороннего действия, совместим с оборудованием рассчитанным на давление до 70 МПа. Принцип работы ручного плунжерного насоса основан на вытеснении определенного объема рабочей жидкости при движение многоступенчатой системы плунжеров с вытеснение жидкости осуществляется через нагнетательные клапана в рабочую полость гидравлического инструмента, где сила высокого давления гидравлической жидкости преобразуется в механическую.

Модель НГР-7030 насоса гидравлического ручного оборудована предохранительными клапанами давления для каждой ступени, двухканальным трехпозиционным распределителем, при необходимости возможен монтаж манометров через адаптеры в каждый из двух каналов, поставляется в комплекте с рукавами высокого давления длиной до двух метров.

Рукава высокого давления с помощью полумуфт быстроразъемных соединений обеспечивают быстрое подключение насоса гидравлического ручного к различным исполнительным механизмам и гидравлическому инструменту.

Описание конструкции насоса гидравлического ручного двухстороннего действия

Основные конструктивные элементы являются бак - резервуар необходимого объема для рабочей жидкости, блок насоса с плунжерной частью и системой клапанов соединенный с монтажной плитой двухканального трехпозиционного распределителя. В зависимости от требуемого варианта управление гидравлическим потоком двухканальный трехпозиционный распределитель может быть:

  • с открытой / разгруженной нейтралью
  • с закрытой нейтралью

Плунжерная часть насоса гидравлического ручного НГР-7030 реализована двухступенчатой. Первая ступень обеспечивает большую подачу гидравлической жидкости при низком давление до 20 атм, обеспечивая минимальное время прохождения холостого хода штока исполнительного модуля. Вторая ступень обеспечивает нагнетание рабочего давления 700 атм с приемлемым усилием на качающей рукоятки насоса не более 40 кгс.

Каждая ступень нагнетательной части насоса оснащена предохранительным клапаном настроенным на соответствующие давление.

Сброс / удержание рабочего давления в зависимости от варианта управление гидравлическим потоком осуществляется переведением рычага трехпозиционного распределителя в одно из трех положений. Выбор канала по которому производится подача так же определяется положением рычага трехпозиционного распределителя.

Наиболее универсальным является вариант двухканального трехпозиционного распределителя с разгруженной нейтралью, позволяя обеспечить попеременную работу с возможностью переключением между двумя модули одностороннего действия с пружинным возвратом. Реализуя возможный вариант применения, подключения на один канал двухканального распределителя пресса гидравлического модульного для опрессовки кабельных наконечников на второй гидравлических ножниц для резки кабеля в виде отдельной головки. Данный вариант гидравлической схемы распределителя с разгруженной нейтралью позволяет добиться максимальной универсальности применения модели НГР-7030 насоса гидравлического ручного.

Контроль давления в канале по которому производится подача с нагнетанием осуществляется по манометру.

Сброс давления и возврат гидравлической жидкости в бак в случае:

  • с открытой / разгруженной нейтралью - при переведение рычага распределителя в нейтральное положение без выбора противоположного канала
  • с закрытой нейтралью - при переведение рычага распределителя в положение подачи гидравлической жидкости в противоположный канал

Удобство транспортировки насоса гидравлического ручного НГР-7030 к месту проведения работы обеспечивается ручкой для переноски на баке с формовкой для ограничения хода качающей рукоятки плунжерной части.

Перечень поставляемого оборудования:

Насосы гидравлические ручные двухстороннего действия

Модель Подача I ступени,
см3
Подача II ступени,
см3
Полезный объем,
см3
Габариты
L x B x H, мм
Вес с маслом,
кг
НРГ-7010 15 2.5 900 590 х 240 х 270 14
НРГ-7020 15 2.5 200 550 х 240 х 270 15
НРГ-7030 15 2.5 3000 790 х 240 х 270 18.6
НРГ-7070 130 5  7000 830 х 380 х 350 28
НРГ-7080 130 5 8000 870 х 400 х 380 32
НРГ-70100 150 5  10000 900 х 450 х 420 38
НРГ - ... ... . . . . . . согласно Т.З. от модификации -ХХХ-

Внимание!!!

Распределительные системы управления подача / сброс насосов гидравлических ручных и не предназначены для гарантированного длительного удержания заданного давления. Конструктивно данные запорные элементы имеют такой параметр как величина утечки, для решения данной задачи применяются специализированные гидравлические элементы:

  • запорные краны игольчатого типа обеспечивающие удержание и открытие / закрытие при давление 700 атм
  • гидрозамки обеспечивающие удержание полученного давления до повторной подачи давления

Применение дополнительных запорных кранов игольчатого типа и гидрозамков целесообразно для гарантированного длительного удержания давления, а следовательно и развиваемого усилия гидравлическим цилиндром / домкратом, и обусловлено наличием в любых гидравлических распределителях параметра утечка, который характеризует способность распределителя поддерживать давление в системе в течение определённого времени.

Утечки в гидрораспределителях возникаеют в силу наличия конструкторских допусков на изготовление элементов самого гидрораспределителя, закладываемых при проектировке узлов данного изделия.
