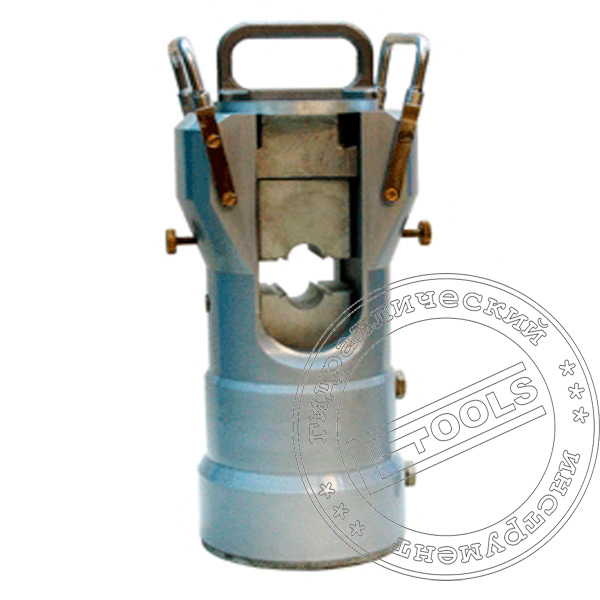

Пресс гидравлический электромонтажный НХ-67.04.000 Краб

100 тонн - усилие опрессовки.
Вес 48 кг.
30000,00 ₴
 Максимальное усилие, тс  100
 Рабочий ход поршня, мм  40
 Максимальное рабочее давление, МПа  70
 Возврат поршня  гидравлический
 Масса пресса, кг  48
 Габариты, мм  360x220x110

Максимальный размер матриц для опрессовки

 Круглая по алюминию, мм  А-74-100тс
 Круглая по стали, мм  С-52-100тс
 Шестигранной по алюминию, мм  МШ-65-100тс
 Шестигранной по стали, мм  МШ-70-С-100тс

Пресс гидравлический НХ 67.04.000 КРАБ с комплектом матриц предназначен для опрессовки неизолированных алюминиевых и сталеалюминевых проводов:

  • линейно соединительной арматурой типа САС, САСУС
  • линейно натяжной арматурой типа НС, НАС, НАСУС, ТРАС
  • линейно контактной арматурой типа А1А, А2А, А4А, А1М, А2М, А4М, 2А2А, 2А4А, 2А6А, ОА-1, ОА-2

а так же аппаратными, ответвительными, соединительными и другими типами зажимов, возможна опрессовка алюминиевых и медных гильз и наконечников силовых жил кабелей. При использование специальных матриц возможна опрессовка грозозащитных тросов воздушных линий электропередач. Модель электромонтажного пресса НХ 67.04.000 КРАБ 100 тонн - оптимальное решением для ведения работ по опрессовке при ремонтных и прочих электромонтажных работах с токопроводом на всех типах высоковольтных линий. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать всю номеклатуру линейной арматуры для ЛЭП.

Описание электромонтажного пресса

Конструктивно пресс НХ 67.04.000 КРАБ состоит из U-образной рабочей головки в виде поворотной крышкой и гидроцилиндра двухстороннего действия. Гидравлический возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке. Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота через поворотную крышку.  Поворотная крышка обеспечивает удобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки и разблокировку аппаратного зажима из любого положения в момент опрессовки. Верхняя матрица в процессе работы упирается в поворотную крышку. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю матрицу, перемещая ее по направляющим вверх, до смыкания с верхней матрицей, опрессовывая изделие. При подаче давления в полость обратного хода гидроцилиндра, поршень силового гидроцилиндра опускается вниз. Может работать совместно с гидравлической станцией или насосом двухсторонего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через два быстроразъемных соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса НХ 67.04.000 необходим насос двухстороннего действия с рабочим давлением 700 атм:

  • ручной гидравлический насос НГР-7030-1
  • гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
  • гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

  • Работа в любом пространственном положение, гидравлический возврат
  • Жесткая фиксация матриц, с защитой от проворота
  • Разблокировка матриц в любом положение
  • Широкая рабочая часть, сменных матриц

По желанию заказчика пресс НХ 67.04.000 может быть укомплектован любыми из приведенных типоразмеров матриц.

  • А - ХХ,Х - 100тс -- круглая матрицы для опрессовки алюминия
  • С - ХХ - 100тс -- круглая матрица для опрессовки стали
  • МШ - ХХ,Х - С- 100тс -- шестигранная матрица для опрессовки стали
  • МШ - ХХ,Х - 100тс -- шестигранная матрица  для опрессовки алюминия

Перечень совместимых матриц (круглых и шестигранных) позволяет прессовать всю номенклатуру линейной арматуры используемой при монтаже ЛЭП. Возможно изготовление согласно техзадания матриц для опрессовки нестандартных зажимов.

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлического пресса КРАБ - НХ 67.04.000, обращайтесь. Всегда рады оказать консультационную и техническую помощь!
