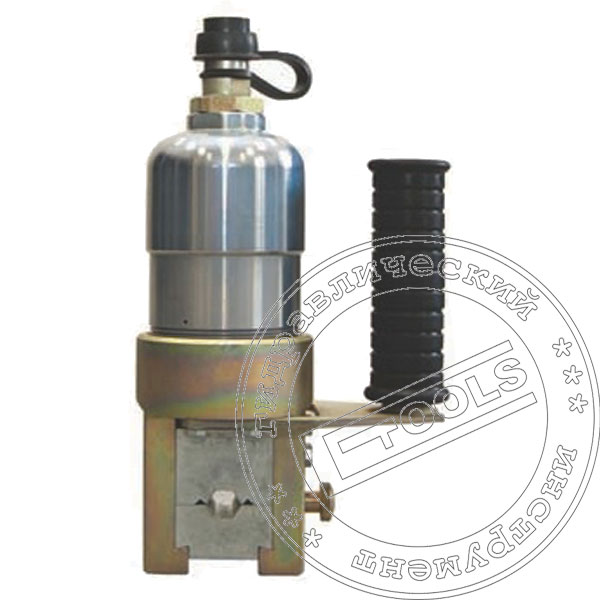

Пресс гидравлический электромонтажный НХ-67.01.000 Краб

18 тонн - усилие опрессовки.
Вес 4,15 кг.
 Максимальное усилие, тс  18
 Рабочий ход поршня, мм  20
 Максимальное рабочее давление, МПа  70
 Возврат поршня  пружинный
 Масса пресса, кг  4,15
 Габариты, мм  260х80х140

  Максимальный размер матриц для опрессовки

 Круглая по алюминию, мм  А-23
 Шестигранной по алюминию, мм  МШ-28

Пресс гидравлический НХ 67.01.000 КРАБ с комплектом матриц предназначен для опрессовки алюминиевых и медных гильз и наконечников силовых жил кабелей и неизолированных сталеалюминевых проводов аппаратными, ответвительными, соединительными зажимов. Модель электромонтажного пресса НХ 67.01.000 КРАБ 18 тонн - оптимальное решение при опрессовке кабельными наконечниками силовых жил кабельных высоковольтных линий, а благодаря малому весу и компактному исполнению обеспечивает удобство ведения высотных работ на ЛЭП.

Описание электромонтажного пресса

Конструктивно пресс НХ 67.01.000 КРАБ состоит из U-образной рабочей головки и гидроцилиндра одностороннего действия. Пружинный возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение, непосредственно на месте выполнения электромонтажных работ по опрессовке. Пружинный возврат пресса НХ 67.01.000 реализует простую гидравлическую схему. Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота, неподвижная матрица фиксируется винтом в направлющих. Подвижная матрица в процессе работы перемещается штоком рабочего гидроцилиндра при подаче давления в рабочую полость гидроцилиндра. Поршень гидроцилиндра перемещает подвижную матрицу, до смыкания с неподвижной матрицей, производя опрессовку изделия. При сбросе давления на внешнем насосе, поршень силового гидроцилиндра возвращается в исходное положение под действие системы пружинного возврат. Может работать совместно с гидравлической станцией или насосом одностороннего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через одно быстроразъемное соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса НХ 67.01.000 необходим внешний насос одностороннего действия с рабочим давлением 700 атм:

  • ножной гидравлический насос НГН-7006
  • ручной гидравлический насос НГР-7009
  • гидравлическая насосная станция ГНС-08Р1Э5 с ручным управлением
  • гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

  • Работа в любом пространственном положение, пружинный возврат
  • Жесткая фиксация матриц, с защитой от проворота
  • Разблокировка матриц в любом положение
  • Сменные матрицы

По желанию заказчика пресс НХ 67.01.000 может быть укомплектован любыми из приведенных и другими типоразмерами матриц.

  • А - ХХ,Х - 50тс -- круглая матрицы для опрессовки алюминия
  • МШ - ХХ,Х - 50тс -- шестигранная матрица  для опрессовки алюминия

Широкий перечень совместимых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру кабельных наконечников и линейную арматуру. Возможно изготовление согласно техзадания матриц для опрессовки нестандартных зажимов.

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлического пресса КРАБ - НХ 67.01.000, обращайтесь. Всегда рады оказать консультационную и техническую помочь!
