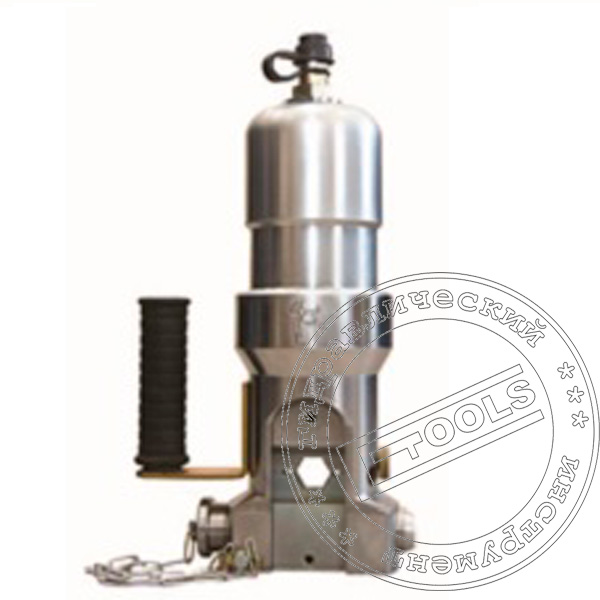

Пресс гидравлический электромонтажный НХ-41.06.000 Краб


Усилие, тс: 36

Вес, кг: 10
 Максимальное усилие, тс:  36
 Рабочий ход поршня, мм:  30
 Рабочее давление, МПа:  70
 Возврат поршня  пружинный
 Масса пресса, кг:  10
 Габариты, мм:  370 х 115 х 195

  Максимальный размер матриц для опрессовки

 Круглая по алюминию, мм  А-50-36тс
 Круглая по стали, мм  С-26-36тс
 Шестигранной по алюминию, мм  МШ-44-36тс
 Шестигранной по стали, мм  МШ-27-С-36тс

Пресс гидравлический НХ 41.06.000 КРАБ с комплектом матриц предназначен для опрессовывания неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Модель электромонтажного пресса НХ 41.06.000 КРАБ 36 тонн - оптимальное решением благодаря малому весу и компактному исполнению как для ведения высотных работ на ЛЭП так и на земле при опрессовке кабельных высоковольтных линий.

Описание электромонтажного пресса

Конструктивно пресс НХ 41.06.000 КРАБ состоит из U-образной рабочей головки запирающейся штифтом и гидроцилиндра одностороннего действия. Пружинный возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение, непосредственно на месте выполнения электромонтажных работ по опрессовке. Пружинный возврат пресса НХ 41.06.000 позволяет реализует простую гидравлическую схему подключения внешнего насоса. Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота неподвижная матрица фиксируется с помощью запирающего штифта, направление подвижной матрица задается направляющими винтами. Запирающий штифт обеспечивает быстрое помещения прессуемых аппаратных зажимов или гильз в зону опрессовки и разблокировку (при сбросе давления) из любого положения. Не подвижная матрица в процессе работы зафиксирована штифтов. Подвижная матрица в процессе работы перемещается штоком рабочего гидроцилиндра при подаче давления в рабочую полость гидроцилиндра. Поршень гидроцилиндра перемещает подвижную матрицу, до смыкания с неподвижной матрицей, производя опрессовку изделия, усилием 36 тонн. При сбросе давления на внешнем насосе, поршень силового гидроцилиндра возвращается в исходное положение под действие системы пружинного возврат. Может работать совместно с гидравлической станцией или насосом одностороннего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через одно быстроразъемное соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса НХ 41.06.000 необходим внешний насос одностороннего действия с рабочим давлением 700 атм:

  • ножной гидравлический насос НГН-7006
  • ручной гидравлический насос НГР-7009
  • гидравлическая насосная станция ГНС-08Р1Э5 с ручным управлением
  • гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

  • Работа в любом пространственном положение, пружинный возврат
  • Жесткая фиксация матриц, с защитой от проворота
  • Разблокировка матриц в любом положение
  • Сменные матрицы

По желанию заказчика пресс НХ 41.06.000 может быть укомплектован любыми из приведенных и другими типоразмерами матриц.

  • А - ХХ,Х - 36тс -- круглая матрицы для опрессовки алюминия
  • С - ХХ - 36тс -- круглая матрица для опрессовки стали
  • МШ - ХХ,Х - С- 36тс -- шестигранная матрица для опрессовки стали
  • МШ - ХХ,Х - 36тс -- шестигранная матрица  для опрессовки алюминия

Широкий перечень совместимых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру кабельных наконечников и линейной арматуры. Возможно изготовление согласно техзадания матриц для опрессовки нестандартных зажимов.

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлического пресса КРАБ - НХ 41.06.000, обращайтесь. Всегда рады оказать консультационную и техническую помочь!

Видео обзор: Пресс гидравлический КРАБ НХ 41.06.000 36 тонн


Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
