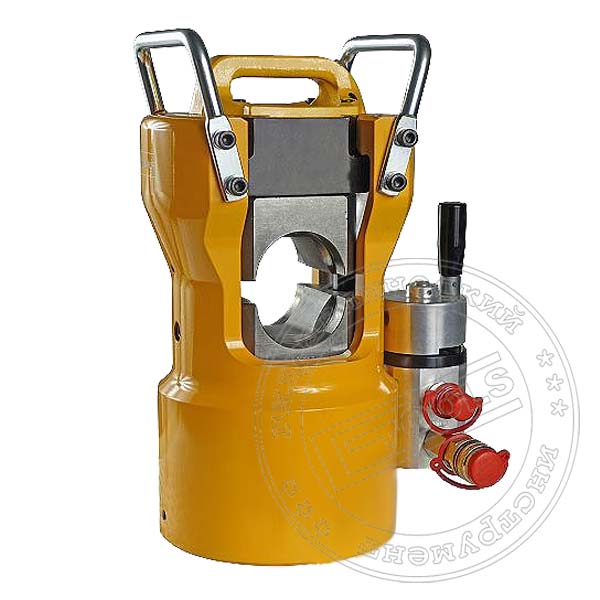

Пресс гидравлический электромонтажный M100Н

Модульный гидравлический пресс М100Н с комплектом матриц предназначен для опрессовки неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Применяется при строительстве и ремонте линий электропередачи и открытых распределительных устройств высокого напряжения. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру линейной арматуры для ЛЭП.

Описание электромонтажного пресса

Конструктивно пресс М100Н состоит из U-образной рабочей головки с поворотной крышкой и гидроцилиндра двухстороннего действия. Гидравлический возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке. Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота через поворотную крышку.  Поворотная крышка обеспечивает уудобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки и разблокировку аппаратного зажима из любого положения в момент опрессовки. Верхняя матрица в процессе работы упирается в поворотную крышку. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю матрицу, перемещая ее по направляющим вверх, до смыкания с верхней матрицей, производя опрессовку изделие. При подаче давления в полость обратного хода гидроцилиндра, поршень силового гидроцилиндра опускается вниз. Может работать совместно с гидравлической станцией или насосом двухстороннего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через два быстроразъемных соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса М100 необходим внешний насос двухстороннего действия с рабочим давлением 700 атм:

• ручной гидравлический насос НГР-7030-1
• гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
• гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

• работа в любом пространственном положение, гидравлический возврат
• поворотная крышка, разблокировка матриц в любом положение
• жесткая фиксация матриц, с защитой от проворота
• широкая номенклатура сменные матрицы

Поставляется электромонтажный гидравлический пресс М100Н с набором сменных матриц необходимых типоразмеров. Матрицы к прессу подбираются на основание справочной информации по линейной арматуры с учетом прессуемого материала. В разделе техническая информация представлены основные характеристики и справочная информация по арматуре ЛЭП для подбора матриц необходимого типоразмера.

Гидравлический пресс М100Н позволяет проводить опрессовку стальных строп алюминиевыми втулками.

Если возникнут вопросы при подборе матриц и работе гидравлического пресса М100Н, обращайтесь. Всегда рады оказать консультационную и техническую помочь!
