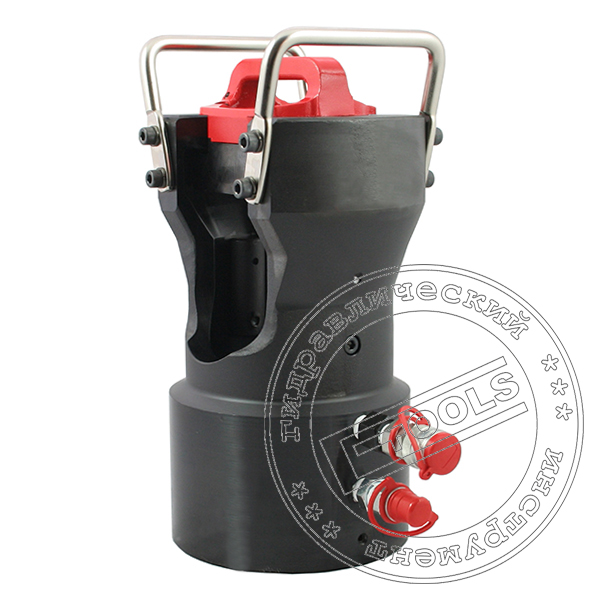

Пресс гидравлический двухстороннего действия ПГН100СПресс гидравлический двухстороннего действия ПГН100С

Пресс гидравлический двухстороннего действия ПГН100С

Усилие, тс: 100
Вес, кг: 33
 Максимальное рабочее давление, МПа  70
 Максимальное усилие, тс  100
 Рабочий ход поршня, мм  25
 Возврат поршня  гидравлический
 Масса, кг  33
 Габариты, мм  370 х 230 х 180

 Максимальный размер матриц для опрессовки

 Круглая по алюминию, мм  А-74
 Круглая по стали, мм  С-52
 Шестигранной по алюминию, мм  МШ-65
 Шестигранной по стали, мм  МШ-70-С

 Пресс гидравлический двухстороннего действия ПГН100С с комплектом матриц предназначен для опрессовки неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Применяется при строительстве и ремонте линий электропередачи и открытых распределительных устройств высокого напряжения. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать широкую номеклатуру линейной арматуры для ЛЭП.

Описание электромонтажного пресса

Конструктивно пресс гидравлический двухстороннего действия ПГН100С состоит из U-образной рабочей головки с поворотной крышкой и гидроцилиндра двухстороннего действия. Гидравлический возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке. Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота через поворотную крышку.  Поворотная крышка обеспечивает удобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки и разблокировку аппаратного зажима из любого положения в момент опрессовки. Верхняя матрица в процессе работы упирается в поворотную крышку. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю матрицу, перемещая ее по направляющим вверх, до смыкания с верхней матрицей, опрессовывая изделие. При подаче давления в полость обратного хода гидроцилиндра, поршень силового гидроцилиндра опускается вниз. Может работать совместно с гидравлической станцией или насосом двухсторонего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через два быстроразъемных соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса гидравлический двухстороннего действия ПГН100С необходим двухканальный внешний насос с трёхпозиционным распределителем и рабочим давлением 700 атм:

    • ручной гидравлический насос НГР-7030-1
    • гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
    • гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

    • работа в любом пространственном положение, гидравлический возврат
    • поворотная крышка, разблокировка матриц в любом положение
    • жесткая фиксация матриц, с защитой от проворота
    • широкая номеклатура сменные матрицы

Поставляется модульный пресс гидравлический двухстороннего действия ПГН100С с набором сменных матриц необходимых типоразмеров. Матрицы к прессу подбираются на основание справочной информации по линейной арматуры с учетом опрессовываемого материала. В разделе техническая информация представлены основные характеристики и справочная информация по арматуре ЛЭП для подбора матриц необходимого типаразмера.

Пресс гидравлический двухстороннего действия ПГН100С позволяет проводить опрессовку стальных строп алюминиевыми втулками.

Если возникнут вопросы при подборе матриц и работе гидравлического пресса гидравлического двухстороннего действия ПГН100С0, обращайтесь. Всегда рады оказать консультационную и техническую помочь!

Видео обзор: Пресса гидравлического двухстороннего действия ПГН100С ETOOLS™

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
