Шиногиб гидравлический ШГ-200 с размыкаемой рамой

Применение шиногиба ШГ-200

Шиногиб гидравлический ШГ-200 с размыкаемой рамой обеспечивает гибку токоведущих шин алюминиевых и медных толщиной 12 мм и шириной 200 мм. Обеспечивая получения все возможную конфигурацию переходов в том числе Z-образных и N-образных. Применяется при производстве электрощитовых, шкафов управления, строительстве и ремонте открытых распределительных устройств высокого напряжения.

Материал алюминий и медь являются мягким и вязким, данные свойства не положительно сказывается на удобстве ведения работ по обработке с помощью универсального инструмента (сверление, резки болгаркой, гибке токоведущих шин в тисках). Качество получаемых элементов токоведущих шин с применением универсального инструмента в большинстве случаев приводит к не соблюдению требований:

•  отсутствие трещин на наружной поверхности шин в местах изгиба, при гибе на плоскость минимальный допустимый радиус должен быть равным или большим толщины токоведущей шины
•  отсутствие волнистости, кривизны, видимых перекосов шины при установке на изоляторы
•  отсутствие параллельность токоведущих шин при поворотах в магистральных шинопроводах
•  др...

Не соблюдение нормативных требований существенно снижаю эксплуатационный период распределительных устройств и шкафов управления. Стремление выдержать необходимое качество, в случае применения универсального инструмента, приводит к изготовление дополнительной оснастки кондукторов и других вспомогательных устройств под каждый типоразмер электротехнической шины и конкретный проект.

Все это приводит к тому что гибка токоведущих шин не специализированным инструментом является низко эффективным процессом.

Применение специализированно модульного шиногиба гидравлического ШГ-200 с размыкаемой рамой позволит обеспечит повторяемость необходимого угла и радиуса гиба на длинных цельных отрезках позволяя без дополнительных манипуляции и с минимальными затратами времени переместить модуль к новому месту гиба. Данная конструктивная особенность дает преимущество при работе длинными цельными и с большим количеством поворотов токоведущей части шинопроводных систем.

Описание шиногиба гидравлического ШГ-200

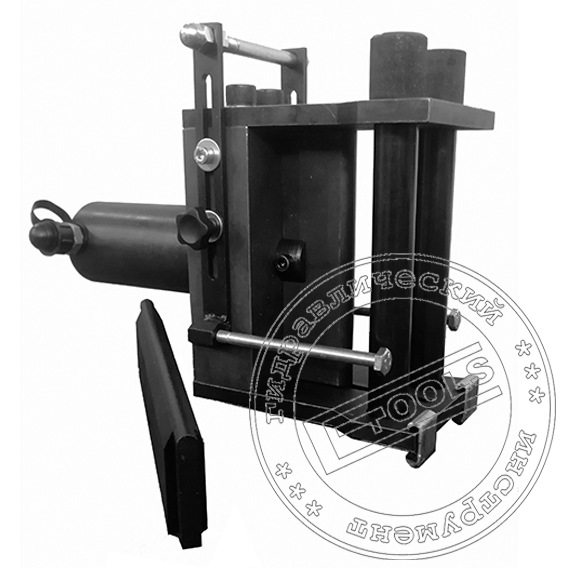

Шиногиб гидравлический шг-200 представляет замыкаемую разборную конструкцию. Рама состоит из траверсы с силовым цилиндром двух горизонтальных пластин обеспечивающих направление сменного гибочного пуансона и обеспечивающих вертикальное удержание двух гибочных штифтов выполняющих функцию гибочной матрицы. Широкая размыкаемая рама с помощью гибочных штифтов и большой ход гибочного пуансона обеспечивает свободное заведение и извлечение полосы после гибки токоведущей шины. Сменные пуансоны фиксируются винтовыми фиксаторами на штоке силового цилиндра.

Модель шиногиба гидравлического ШГ-200 поставляется с двумя радиусами 5 и 10 мм. Наличие двух сменных пуансона обеспечивает гибку токоведущей шины с необходимым радиусом. Угол гиба шины контролируется визуально по градусной шкале нанесенной на верхней стороне горизонтальной накладки образующих раму шиногиба.

Вертикальная П-образная рамка с двумя поддерживающими стержнями фиксирующаяся на вертикальном основание шиногиба, обеспечивает центровку оси изгибаемой шины с осью силового цилиндра.

Силовой гидравлический цилиндр шиногиба ШГ-200 для гибки токоведущих шин имеет пружинным возвратом позволяя вести работу в любом удобном пространственном положение. Приведение в действие силового цилиндра производится внешним насосом.

Подключение гибочного модуля производится через комплект быстроразъемных полумуфт позволяющих быстро и без потери масла производить сборку гидравлической системы. Скорость гибки токоведущей шины шиногибом ШГ-200 определяется скоростью подачи внешнего источника гидравлической энергии. Для эффективной работы необходим ручной насос или гидравлическая насосная станция с рабочим давление до 700 атм:

В качестве источника питания шиногиба гидравлического необходим внешний насос одностороннего действия с рабочим давлением 700 атм:

• ручной гидравлический насос НГР-7009
• гидравлическая насосная станция ГНС-08Р1Э5 с ручным управлением
• гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности шиногиба гидравлического для электромонтажных работ

• работа в любом пространственном положение, пружинный возврат
• разблокировка гибочного пуансона в любой рабочий момент
• сменные гибочные пуансоны
• размыкаемая конструкция, удобство заведения и излечения шины
• два гибочных пуансона радиусами 5 и 10 мм

Стандартный комплект пуансон радиусом 5 и 10 мм шиногиба ШГ-200 по желанию клиента может быть заменен на различные комплекты матрица / пуансон для получения всевозможных форм различных переходов токоведущей шины получаемых методом гибки. .

Специалисты Нашей компании имеют богатый опыт в проектировке различных пуансонов и матриц для различных обще промышленных прессов, а так же наличие производственной базы позволяет оказывать услугу изготовление рабочей остатки по индивидуальным чертежам.

Высоко профессиональные технические состав нашей компании всегда готов оказать квалифицированную помощь в выборе технически правильного и экономически выгодного решения.
