ШГ-200+ Пресс для гибки токоведущих шин

Усилие, тс: 20

Гибка шин, мм: 200
Мах. усилие, тс: 20
Мах. толщина металла, мм: 12
Максимальная ширина металла, мм: 200
Максимальный угол изгиба, град.: 90
Радиус гибки на плоскость, мм: 5 / 10
Габаритные размеры, мм: 380х270х150
Вес, кг: 23

Примение шиногиба шг-200


ШГ-200 пресс для гибки токоведущих шин прямоугольного сечения при ошиновке электротехнических конструкций. Обеспечивает гибку медных и алюминиевых шин шириной до 200 мм толщиной 12 мм. Изогнутые элементы токоведущих шин применяются как при внутреннем монтаже распредустройств так и для гашения опасных изгибающих усилий напряжений от температурных удлинений и вибрации. Нежелательное воздействия на вводные и опорные изоляторы аппаратов компенсируются при помощи специального изгиба токоведущих шин, петль и других элементов, выполнение таких конструктивных элементов требует операции по гибке.
Материал используемый для токоведущих шин алюминий, медь позволяют проводить обработку обыкновенными слесарными инструментами. Выполнение обработки кустарным способом без использования специализированного инструмента трудоемкий и затратный по времени процесс и требует определенных навыков - качество зависит на прямую от квалификации персонала.
Процесс и технология сборки щитового оборудования предъявляет конкретные требования, определенные нормативными документами. Использование универсальных и подручных инструментов для выполнения работ по гибки токоведущих шин приводит к не соблюдение требование :

  •  отсутствие трещин в местах изгиба, радиус гиба на плоскость при прямоугольного сечение токоведущей шины должен ровным или большим толщины
  •  отсутствие волнистости, кривизны, видимых перекосов шины при установке на изоляторы
  •  отсутствие параллельность токоведущих шин при поворотах в магистральных шинопроводах
  •  др...

Отклонение от нормативных требование существенно сказывается на продолжительности эксплуатации распределительных и управляющих устройств, и удобстве проведение регламентных работ. Соблюдение требование приводит к постоянном контрою углов и радиусов гибов токоведущей щины при каждой операции, в следствие чего возникает потребность в проектировке изготовление кондукторов и доп. оснастки под каждый типоразмер обрабатываемой шины. Гибка токоведущей щины на неспециализированном оборудование — длительный и малоэфективный процесс имеющий негативные последствия при монтаже. Исключение дополнительной подгонки шин по геометрии и посадочным местам при сборке обеспечивается применением специализированного шиногиба.

Описание шиногиба ШГ-200

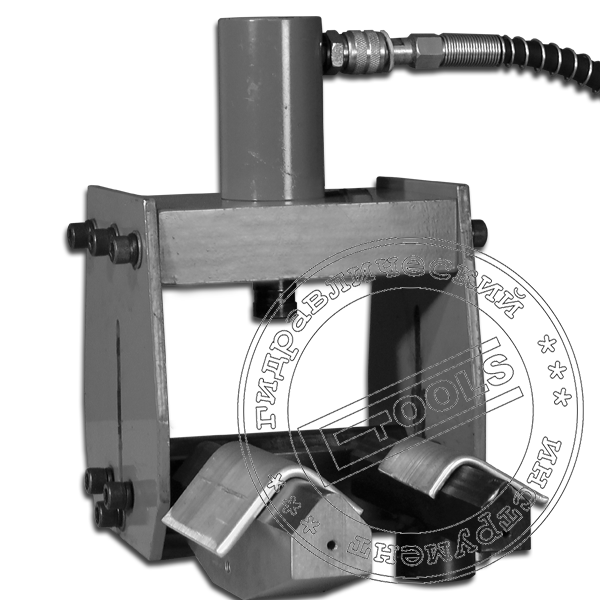

ШГ-200 пресс для гибки токоведущих шин представляет замкнутую не разборную конструкцию. Рама состоит из траверсы с силовым цилиндром двух боковых накладок являющихся направляющими для сменного гибочного пуансона и обеспечивающих фиксацию матрицы. Широкая рама и большой ход гибочного пуансона обеспечивает свободное заведение и извлечение полосы изгибаемой шины. Сменный пуансон фиксируается винтовыми фиксаторами на штоке силового цилиндра. Наличие дополнительных сменных пуансона для шиногиба обеспечивает гиб токоведущей шины с необходимым радиусом. Угол гиба шины контролируется визуально по градусной шкале нанесенной на внутренней стороне боковых накладок образующих раму пресса.
Силовой цилиндр пресса ШГ-200 для гибки токоведущих шин имеет пружинным возвратом обеспечивая работу в любом пространственном положение. Приведение в действие силового цилиндра производится внешним насосом. Подключение производится через комплект быстроразъемных полумуфт позволяюших быстро и без потери масла производить сборку гидравлической системы.
Скорость гибки токоведущей шины прессом ШГ-200+ зависит от скорости подачи внешнего источника гидравлической энергии. Для эффективной работы необходим ручной насос и гидравлическая насосная станция с рабочим давление до 700 атм:



  • маслостанция c ручным приводом: НГР-7009
  • маслостанция с ножным приводом: НГН-7006
  • маслостанция с электроприводом: ГНС-08Р1Э5, ГНС-08МН1Э5, ГНС-08МН3Э5


С целью исключение ситуации перегиба угла токоведущей шины с последующим выравниванием и повторным формированием угла, что приводит к нежелательным структурным изменениям и образованию микротрещин, гибка токоведущей шины прессом ШГ-200 проводится при небольших подачах гидравлической насосной станции или ручным насосом.
Стандартный комплект пуансон матрица пресса ШГ-200 может быть заменен для гибки радиусом 5 и 10 мм, а так же на различные комплекты для получения всевозможных форм различных переходов токоведущей шины получаемых методом гибки. Специалисты компании ETOOLS™ имеет широкий опыт в проектировке и производстве различных пуансонов и матриц для различных обще промышленных прессов, предлагаем изготовление по индивидуальным чертежам. Высоко профессиональные технические специалисты нашей компании готовы оказать квалифицированную помощь в выборе технички правильного и экономически выгодного решения.
