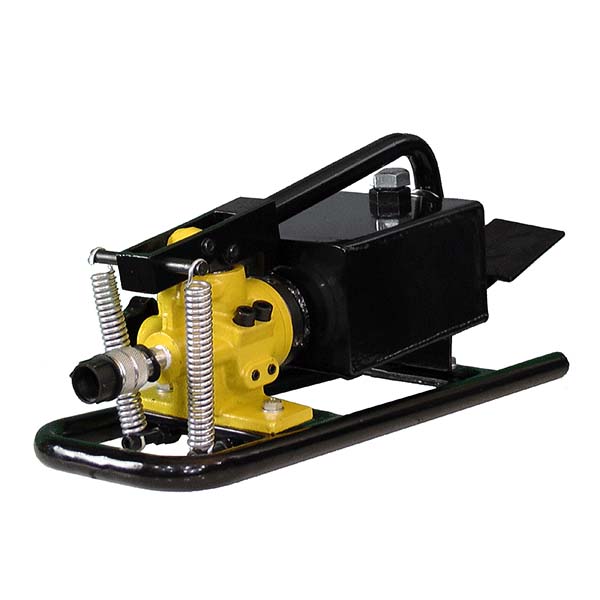

Насос гидравлический с ножным приводом НГН-7020Насос гидравлический с ножным приводом НГН-7020

Насос гидравлический с ножным приводом НГН-7020

Давление 70 МПа
Объем масла 2.0 л
Максимальное давление, МПа: 70
Объем масла, л: 2.0
Подача 1-ступень 20 атм, см3: 13
Подача 2-ступень 700 атм, см3: 2.3
Кол-во выходов, шт: 1
Клапан ограничения давления Да
Принцип насоса плунжерный
Габаритные размеры, мм: 450 х 220 х 250
Вес, кг: 12.7

Насос гидравлический с ножным приводом НГН-7020

Является источником давления для гидравлического оборудования, независимым от внешнего источника энергии. Модель насоса НГН-7020 оптимальное решение для применения в качестве привода различного шинообрабатывающего оборудования для электротехнической шины (шинного перфоратора, шиногиба, шинореза). Данные исполнительные модули имеют относительно не большие рабочие объемы силовых цилиндров 150 ... 200 см3 Применение насоса гидравлического ножного в качества переносного источника гидравлической энергии более чем оправдано и обеспечивает максимальную мобильность применения.

Возможно применение с другим различным гидравлическим инструментом для электромонтажных работ одностороннего действия (с пружинным возвратом) рабочими объемами силовых цилиндров до 2,0 литра.

Применение в качестве привода ножного гидравлического насоса обеспечивает выполнение большого количество технологических операций возможностями одному человеку освобождая руки оператора для работы с гидравлическим инструментом и обрабатываемым элементом.

Опционально возможна поставка рукава высокого давления необходимой длины до 25 м.

Описание насоса гидравлического с ножным приводом



Насос гидравлический с ножным приводом НГН-7020 состоит из корпуса с системой клапанов и плунжерной пары соединенной шарниром через кронштейн с качалкой, выполненной в виде качалки с педалью для ноги. Фиксатор в торце масло бака обеспечивает удержание качели образую транспортировочную рукоятку для переноски. Поднятие качели с педалью осуществляется пружинным блоком из двух пружин работающих на сжатие. Плунжер связана с качелью  которая обеспечивает возвратно-поступательное движение и создает нагнетание рабочей жидкости. Двухступенчатый плунжер обеспечивает высокую подачу масла при холостом ходе поршня гидроинструмента уменьшая время выполнения одной операции. Гидравлическая система насоса с ножным приводом НГН-7020 состоит из системы клапанов - клапан нагнетания первой ступени и всасывания второй ступени, клапан всасывания первой ступени и клапан нагнетания второй ступени и кран управления. Клапан ограничения давления настроен на 700 атм. Бак выполнен в виде цилиндрического резервуара объемом 2,0 л.



Бака расположен на одной оси с осью корпуса насоса. Корпус насоса и бака стыкуются с помощью резьбового соединения. В торце баке установлена сапун, выполненная в виде резьбовой пробки - обязательное открытие на полный оборот против часовой стрелки при работе / закрытие при транспортировке. Корпус насоса с баком установлены под углом к опорной плитой для обеспечения улучшенного всасывания нагнетательных клапанов насосной части ножного насоса. Наклонное расположение бака и насоса - позволяет максимально выбирать рабочий объем жидкость при работе в горизонтальной плоскости.

Конструктивные особенности модели насоса НГН-7020

  • Отличное решение эффективной работы с различным гидравлическим оборудованием с пружинным возвратом силового цилиндра
  • Малый вес и компактность ножного насоса позволяет использовать его непосредственно на объекте
  • При работе с насосом гидравлическим ножным руки оператора остаются свободными
  • Двухступенчатая система подачи масла, быстрая подача жидкости на холостом ходу
  • Регулируемый клапан ограничения давления, предохраняющим от поломок
  • Устойчивая конструкция основания
  • Дополнительно возможна поставка адаптера для установки манометра

Внимание!!!

Распределительные системы управления подача / сброс насосов гидравлических ножных и не предназначены для гарантированного длительного удержания заданного давления. Конструктивно данные запорные элементы имеют такой параметр как величина утечки, для решения данной задачи применяются специализированные гидравлические элементы:

  • запорные краны игольчатого типа обеспечивающие удержание и открытие / закрытие при давление 700 атм
  • гидрозамки обеспечивающие удержание полученного давления до повторной подачи давления

Применение дополнительных запорных кранов игольчатого типа и гидрозамков целесообразно для гарантированного длительного удержания давления, а следовательно и развиваемого усилия гидравлическим цилиндром / домкратом, и обусловлено наличием в любых гидравлических распределителях параметра утечка, который характеризует способность распределителя поддерживать давление в системе в течение определённого времени.

Утечки в гидрораспределителях возникаеют в силу наличия конструкторских допусков на изготовление элементов самого гидрораспределителя, закладываемых при проектировке узлов данного изделия.

Если возникнут вопросы при подборе и работе насосов гидравлических ножных одностороннего / двухстороннего действия, а так же распределительных систем обращайтесь. Проводим сервисное обслуживание и ремонт с гарантией. Всегда рады помочь!

Видео обзор: Насоса гидравлического ножного НГН-7020

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
