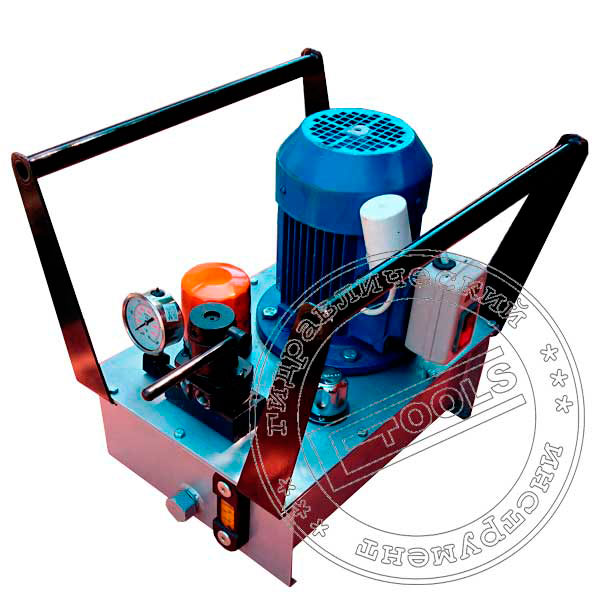

Маслостанция гидравлическая высокого давления НЭП-70.224/2Маслостанция гидравлическая высокого давления НЭП-70.224/2

Маслостанция гидравлическая высокого давления НЭП-70.224/2

17000,00 ₴
 Производительность, л/мин 1,0
Максимальное давление, атм (МПа) 700 (70)
Объем масла, л 10
Тип насоса одноступенчатый плунжерный
Кол-во выходов 1
Тип масла ВМГЗ
Вес, кг 25,5

Электродвигатель

Напряжение, 220/380
Мощность, кВт 1,1

Сводная таблица маслостанций гидравлических высокого давления НЭП.

Ппредназначены для совместной работы с гидравлическим инструментом любого типа с соответствующими параметрами как с гидравлическим так и пружинным возвратом штока. Особенностью этих станций является: малая подача и высокое рабочее давление 700 атм, небольшие габаритные размеры и масса. Компактность маслостанции позволяет использовать ее непосредственно на объекте.

Для эффективной и бесперебойной работы гидравлического инструмента необходимо правильно подобрать и грамотно использовать гидравлическую насосную станцию, обладающую достаточной гидравлической мощностью и способную обеспечить подачу рабочей жидкости к инструменту в необходимом количестве и под необходимым давлением.

Насосная станция гидравлическая с электроприводом НЭП — мобильный упрощенный вариант маслостанции с минимально необходимой комплектацией, содержит следующие стандартные компоненты: двигатель, гидравлический бак, заливная горловина, фильтры на возврат и всасывание гидравлической жидкости, одноступенчатый плунжерный насос (на базе одной плунжерной пары), манометр, коллектор. Принцип действия гидравлической маслостанции состоит в том, что двигатель, закрепленный на корпусе механизма приводит в действие насос, который создает давление рабочей жидкости в гидравлической системе и обеспечивает перекачку из бака в исполнительные гидравлические модули с необходимыми гидравлическими параметрами. Оптимальные значения параметров подача и давление определяются производителем инструмента для каждой конкретной модели и указываются в технической документации. Мощностные характеристики электродвигателей устанавливаемых на насосные станции гидравлические типа НЭП зависят от рабочего давления и необходимой скорости подачи гидравлической жидкости, а так же рекомендаций производителей гидравлических насосов. На крышке масляного бака смонтирована монтажная плита с модулем предохранительного клапана настроенным на 70 атм и двухканальным коллектором с присоединительными резьбовыми отверстиями К3/8” для подключения внешних гидравлических исполнительных модулей. Сливной порт монтажной плиты посредством трубопровода соединен со сливным фильтром внутри бака. На верхней плоскости коллекторе смонтирован ручной трехпозиционный гидрораспределители для управления потоком рабочей жидкости в каналах коллектора. Манометр со шкалой до 1000 атм. в виброустойчивом исполнение обеспечивает контроль давления в гидросистеме. На крышке маслобака смонтирована заливная горловина-сапун для заполнения маслобака и связи с атмосферой. Контроль уровня масла в баке осуществляется указателем уровня масла смонтированым на торце маслобака.

В случае необходимости дополнительно насосная станция гидравлическая НЭП комплектуется:

  • электромагнитными гидравлическим распределителями работающим на безопасном напряжении 24 В и обеспечивающим управление подачей или сбросом давления.
  • многоканальной системой управления гидравлическим потоком разработанной с учетом специфики использования - согласно тех задания клиента
  • разгрузочным краном для гидравлических системах одностороннего действия с пружинным возвратом штока, для длительного удержания нагрузки силовым цилиндром.
  • шестеренный подкачивающим насос для уменьшения времени движения холостого хода штока силового цилиндра.
  • двигателем внутреннего сгорания (бензиновым, реже – дизельным) расширяющим сферу применения гидравлической станции.
  • встроенными температурными датчик автоматически отключения электродвигателя в случае превышения температуры рабочей жидкости 75°С.
  • В качестве рабочая жидкость гидравлических насосных станции типа НЭ (НЭП) используется: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82 . Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от минус 40°С до плюс 70°С.

Сводная таблица технических характеристик насосных станций гидравлических с электроприводом НЭП

Модель

маслостанции

Давление

1-я / 2-я ступень,

МПа

 Подача

1-я / 2-я ступень,

л/мин

Кол-во

плунжерных пар

>HAWE PE8

 Объем

бака,

л



 Мощность

 двигателя,

 кВт

Кол-во

 выходов

 Тип используемого

инструмента

Функции

>распределителя

Масса, кг

 НЭП-70.124 - / 70 - / 1 1 24  1,1 1 односторонний подъем возврат 49
 НЭП-70.124/2  - / 70 - / 1 1 24  1,1 2

одно-двухсторонний

подъем возврат 50
 НЭП-70.224 - / 70 - / 2 2 24  2,5 1 односторонний подъем возврат 51
 НЭП-70.224/2 - / 70 - / 2 2 24 2,5 2

одно-двухсторонний

подъем возврат 52
 НЭП-70.324 - / 70 - / 3 3 24  3,5 1 односторонний подъем возврат 55
 НЭП-70.324/2 - / 70 - / 3 3 24  3,5 2 одно-двухсторонний подъем возврат 56
 НЭП-70.350 - / 70 - / 3 3 50 3,5 1 односторонний подъем возврат 56
 НЭП-70.350/2 - / 70 - / 3 3 50  3,5 2

одно-двухсторонний

подъем возврат 57
 НЭП-70.* * * * * * *

*

* *

Видео обзор: Насосная станция гидравлическая с электроприводом НЭП70224-2 -ETOOLS™



 Внимание!!!

По желанию заказчика возможно изготовление насосной станции гидравлической НЭП с необходимыми параметрами или адаптация согласно техзадания заказчика. Сборка на заказ гидравлических маслостанций со специфическими характеристиками, обеспечивает оптимальный выбор  компонентов с необходимыми характеристиками для индивидуальной сборки насосой станции, соответствующего специфическим требованиям потребите
