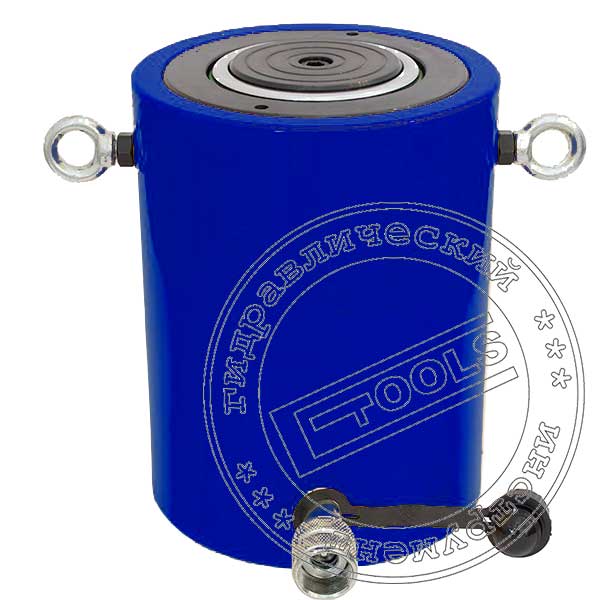

ДГ100П150 домкрат гидравлический 100 тоннДГ100П150 домкрат гидравлический 100 тонн

ДГ100П150 домкрат гидравлический 100т

15000,00 ₴

Модель ДГ100П150
Max. усилие 100 тонн
Max. ход штока 150 мм
Рабочий объем масла 2307 см3
Высота 278 мм
Длина 260 мм
Ширина 180 мм
Масса 45 кг

Описание и принцип работы

ДГ100П150 - домкрат гидравлический с пружинным возвратом предназначен для подъема и перемещения груза при проведении монтажно-демонтажных и ремонтных работ. Принцип работы гидравлического домкрата основан на том, что внешний приводной насос создает давление рабочей жидкости и тем самым перемещает поршень, таким образом, происходит процесс поднятия груза. Рабочей жидкостью в гидравлических домкратах является незамерзающая смесь или гидравлическое масло марки ВМГЗ. Данный тип домкратов с пружинным возвратом может работать в любом пространственном положении Использование гидравлического домкрата возможно как самостоятельную единицу (схема 1) для подъема грузов так и для группового использования в виде батарей (схема 2) для подъема больших грузов, например, при передвижке зданий. В этом случае для подачи рабочей жидкости применяются электрогидравлические насосы станции (схема 3). Возврат в исходное положение штока гидравлических домкратов с пружинным возвратом происходит при открытии запорного вентиля на насосной станции, после чего масло, находящееся под поршнем, выдавливается в бак под действием возвратной пружины и силой тяжести груза. Для быстрого подсоединения рукава высокого давления от насосных станций каждый домкрат оснащен полумуфтой бустроразъемного соединения (БРС). Полумуфта БРС так же предотвращает самопроизвольный слива гидравлической жидкости из полости домкрата в случае аварийного повреждения насоса или рукава высокого давления (РВД). Схемы использования гидравлических домкратов с пружинным возвратом: схема 1, схема 2, схема 3.

Подключения домкрата схема1Подключения домкрата схема2Подключения домкрата схема3



Схема домкрата гидравлического ДГ100П150

Схема домкрата

1. Возвратная пружина (высокопрочная пружина, обеспечивает возврат штока)

2. Шток

3. Корпус домкрата

4. Уплотнение

5. Винт крепления возвратной пружины

6. Полумуфта БРС



ВНИМАНИЕ

В случае длительного удержания груза необходимо домкрат укомплектовывать предохранительным краном.

Конструктивные особенности модели ДГ100П150:

Пружинный возврат штока, простота гидравлической схемы подключения.
Жесткость и компактность конструкции при большой грузоподъемности.
Могут использоваться в любом пространственном положении.
Плавность хода, возможность точного позиционирования груза.
Рифленая поверхность штока предотвращается смещение груза.
Большой срок службы домкратов за счет простоты конструкции.
Дополнительные опции для модели ДГ100П150:

С целью использования в специальном оборудовании и расширения области применения домкратов с пружинным возвратом возможно нарезание наружной резьбы на корпусе и резьбовых отверстий в основании.
