СППЭ-70/400 Инструмент для разделки кабеля из сшитого полиэтилена
СППЭ-70/400 Инструмент для разделки кабеля из сшитого полиэтилена
Съёмник изоляции предназначен для удаления электропроводящего экрана с изоляции жил кабелей из сшитого полиэтилена. Обеспечивается быстрое и качественное снятие экрана без нарушения целостности полиэтиленовой изоляции кабеля сечением от 70 до 400 мм2.
Технические характеристики съемника изоляции СППЭ-70/400
Диапазон диаметров, мм: 31…50
Габаритные размеры, мм: 275x220x65
Вес, кг: 0,75

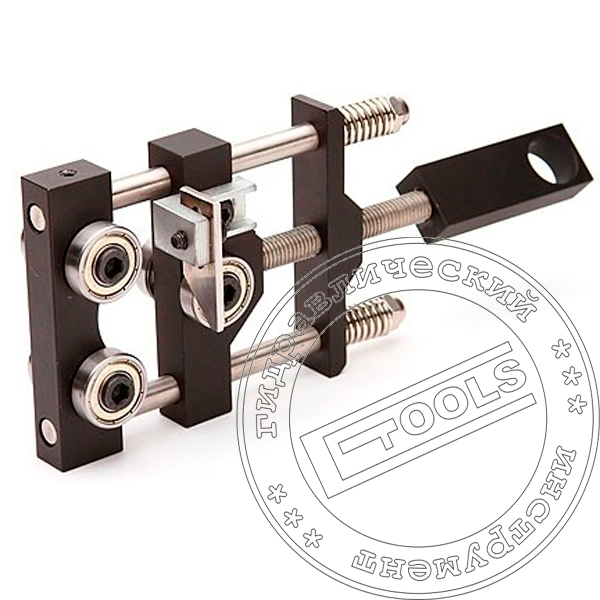

Инструмент состоит (Схема СППЭ-70/400)
Из нижнего фиксированного основания с двумя прижимными роликами и направляющих, подвижной каретки с парой роликов и ножа. Постоянное усилие прижима подвижной каретки обеспечивается за счет пружин на направляющих. На подвижной каретке установлен нож для снятия полупроводящего экрана положение которого регулируется в двух плоскостях. Положение ножа, глубина среза, настраивается с помощью винтового прижима. Перемещение подвижной каретки осуществляется вращением ручки вокруг своей оси.
Описание работы съемника изоляции для сшитого полиэтилена.
Съемник изоляции заводится на кабель со стороны торца среза. Необходимо обеспечить прижатие всех шести роликов по внешнему диаметру оболочки кабеля. Прижатие подвижной кареткой осуществляется приводимой в действие ручкой подачи каретки. Толщина снимаемого слоя сшитого полиэтилена регулируется положением ножа. Вращая по часовой стрелке инструмент будет смещаться по спирале вдоль кабеля, срезая чисто и аккуратно полупроводящий слой заданной толщины. Усилия прилагаемые для снятия изоляции из сшитого полиэтилена на прямую зависят от глубины и скорость реза.
Конструктивные особенности модели СППЭ-70/400:
- Точное позиционирование режущий кромки лезвия
- Плавная регулировка до 7 мм глубины реза
- Простая и прочная конструкция
- Компактность
Внимание!
- Инструмент предназначен только для работы с кабелем с изоляцией из сшитого полиэтилена.
- Запрещается работать под напряжением
- Запрещается резка брони
Сводная таблица технических характеристик съемников изоляции для сшитого полиэтилена
| Марка съемника изоляции | Диапазон диаметров кабелей, мм: | Диапазон диаметров полупроводящего слоя, мм: | Снятие: Изоляции / Полупроводящего экрана | Глубина реза, мм: | Габаритные размеры, мм: | Вес, кг: |
| СИ-40 | 31-50 | 20-40 | Да / Да | 6 | 240x85x55 | 0,7 |
| СИ-65 | 51-70 | 35-65 | Да / Да | 6 | 295х110х70 | 2,2 |
| СИ-90 | 71-90 | 40-90 | Да / Да | 6 | 500х137х80 | 2,7 |
| СППЭ-70/400 | 31-50 | 23-50 | Нет / Да | 7 | 275х220х65 | 0,8 |
Видео обзор: Инструмент для разделки кабеля из сшитого полиэтилена СППЭ-70/400
