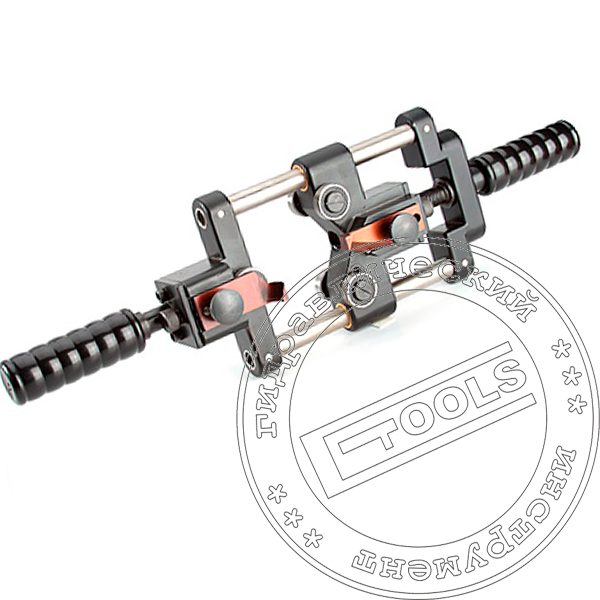

СИ-90 Инструмент для разделки кабеля из сшитого полиэтилена
СИ-90 Инструмент для разделки кабеля из сшитого полиэтилена
Универсальный инструмент предназначен для удаления полупроводящего экрана и изоляции высоковольтных кабелей с изоляцией из сшитого полиэтилена диаметрами от 40 до 90 мм. Обеспечивается быстрое и качественное снятие экрана и изоляции без нарушения целостности токопроводящих жил.
Технические характеристики съемника изоляции СИ-90
Диапазон диаметров, мм: 40…90
Габаритные размеры, мм: 500x137x80
Вес, кг: 2,65
Инструмент состоит
(Схема СИ-90) из корпуса с направляющими, подвижной каретки, ножей, роликов для обкатки и рукояток. Нож для снятия изоляционного слоя установлен на каретке. Нож для снятия полупроводящего экрана установлен на корпусе. Положение ножей настраивается с помощью механизма винтовой подачи. Перемещение подвижной каретки осуществляется вращением ручки вокруг своей оси.
Описание работы съемника изоляции для сшитого полиэтилена.
Съемник изоляции заводится на кабель со стороны торца среза. Обеспечить прижатие всех шести роликов по внешнему диаметру оболочки кабеля. Осуществляется прижатие подвижной кареткой приводимой в действие ручкой подачи каретки. Установить толщину снимаемого слоя сшитого полиэтилена (не более 1 мм) регулируя подачу ножа винтовым механизмом. Вращая по часовой стрелке инструмент будет смещаться по спирале вдоль кабеля, срезая чисто и аккуратно полупроводящий слой заданной толщины. Усилия прилагаемые для снятия изоляции из сшитого полиэтилена на прямую зависят от глубины и скорость реза.
Конструктивные особенности модели СИ-90:
- Точное позиционирование режущий кромки лезвия
- Плавная регулировка до 6 мм глубины реза
- Простая и прочная конструкция
- Эргономичные рукоятки
- Компактность
Внимание!
- Инструмент предназначен только для работы с кабелем с изоляцией из сшитого полиэтилена.
- Запрещается работать под напряжением
- Запрещается резка брони
Сводная таблица технических характеристик съемников изоляции для сшитого полиэтилена
| Марка съемника изоляции | Диапазон диаметров кабелей, мм: | Диапазон диаметров полупроводящего слоя, мм: | Снятие: Изоляции / Полупроводящего экрана | Глубина реза, мм: | Габаритные размеры, мм: | Вес, кг |
| СИ-40 | 31-50 | 20-40 | Да / Да | 6 | 240x85x55 | 0,7 |
| СИ-65 | 51-70 | 35-65 | Да / Да | 6 | 295х110х70 | 2,2 |
| СИ-90 | 71-90 | 40-90 | Да / Да | 6 | 500х137х80 | 2,7 |
| СППЭ-70/400 | 31-50 | 23-50 | Нет / Да | 7 | 275х220х65 | 0,8 |
Видео обзор: Инструмент для разделки кабеля из сшитого полиэтилена СИ-90
Гарантия:
Гарантия производителя 12 месяцев.
100% гарантия обмена (возврата) в течение 14 дней.
