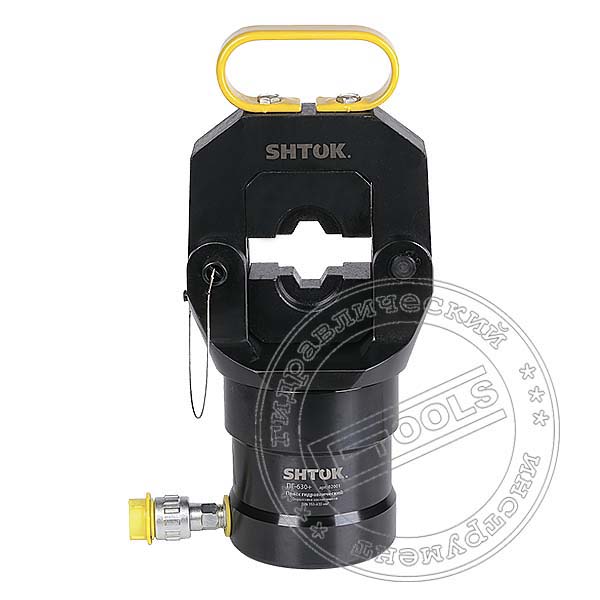

Пресс гидравлический ПГ-630+ SHTOK

Электромонтажный гидравлический пресс ПГ-630+ ШТОК с комплектом шестигранных сменных матриц и круглых матриц предназначены для опрессовки наконечников и гильз проводов и тросов линий электропередач. Универсальный пресс для опрессовки кабельных наконечников больших сечений и аппаратных зажимов, применяется при строительстве и ремонте линий электропередачи высокого напряжения 35 кВ.

Описание электромонтажного пресса

Пресс ПГ-630+ ШТОК состоит из рабочей поворотной головки на 360° с откидной скобой и рабочего цилиндра одностороннего действия с пружинным возвратом. Пружинный возврат силового гидроцилиндра электромонтажного пресса обеспечивает простоту гидравлической схемы подключения. Откидная скоба рабочей головки обеспечивает удобство помещения наконечника или гильзы в зону опрессовки, запирается скоба штифтом. Использование скобы с штифтом позволяет производить разблокировку кабельного наконечника из любого положения в момент опрессовки. Развиваемое усилие 30 тонн позволяет использовать сменные матрицы с широкой рабочей частью, уменьшая количество циклов опрессовки одного кабельного наконечника. Сочетание малого веса и компактное исполнение электромонтажного пресс обеспечивая мобильность позволяя вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения работ по опрессовке кабельных наконечников шестигранником сечением 150, 185, 240, 300, 400, 500, 630 мм², а так же опрессовку не которых алюминиевых аппаратных зажимов кругом, типа: А2А и А4А сечением 150, 185, 240, 300, 400 мм². Может работать совместно с любой электрогидравлической станцией или насосом одинарного действия. Подключение модульного гидравлического пресса к внешнему насосу производится через быстроразъемное соединение БРС.

В качестве источника питания пресса ПГ-630+ ШТОК необходим внешний насос с рабочим давлением 700 атм:

• ножной гидравлический насос НГН-7006
• ручной гидравлический насос НГР-7009
• гидравлическая насосная станция СНД-6310Э с электромагнитным управлением
• гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

• Шестигранные матрицы в комплекте, мм²: 150, 185, 240, 300, 400, 500, 630
• Работа в любом пространственном положение, пружинный возврат
• Откидная скоба, разблокировка матриц в любом положение
• Жесткая фиксация матриц, с защитой от проворота
• Сменные матрицы для кабельных наконечников
• Вращающаяся рабочая часть головки на 360°

По желанию заказчика электромонтажный пресс ПГ-630+ ШТОК дополнительно укомплектуется матрицами для опрессовки узкой номенклатуру линейной арматуры для ЛЭП и стальных строп. Возможно изготовление согласно технического задания матриц для опрессовки нестандартных зажимов.

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлического пресса ПГ-630+ ШТОК, обращайтесь. Всегда рады оказать консультационную и техническую помочь!
