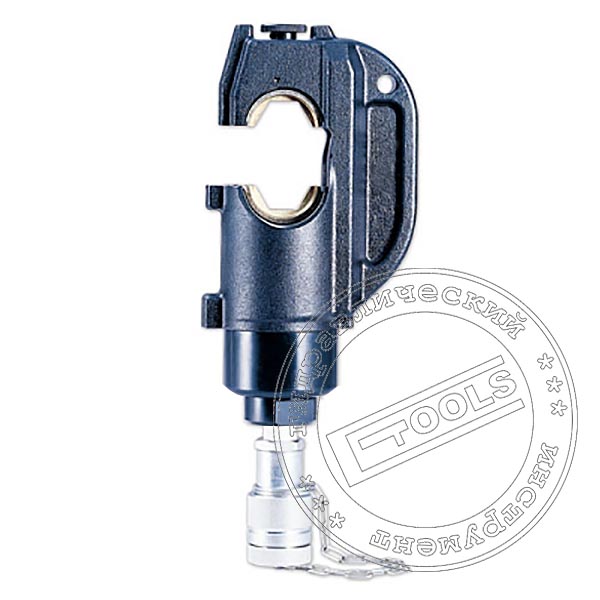

Пресс гидравлический (головка) ПГ-50-400 IEK

Пресс гидравлический (головка) ПГ-50-400 IEK предназначен для опрессовки медных, алюминиевых, алюмомедных наконечников и гильз комплектными наборами гексагональных матриц. Применение гидравлического пресса для опрессовки наконечников позволяет создавать механические неразъёмное соединения типа кабельная жила-гильза или кабельная жила-наконечник.

Опрессовка усилием 13 тс при полном смыкание матриц соответствующего сечения позволяет обеспечить:

• равномерно обжатие с гарантированным усилием по все длине наконечника
• высокую электропроводность места соединения
• высокую механическую твердость

Шестигранный метод опрессовки обеспечивает длительный эксплуатационный период в сочетании с высокопрочное механическое соединение наконечника и проводника пример тому:

• сечение, мм²: 95 = усилие на разрыв, тс: 1.9
• сечение, мм²: 120 = усилие на разрыв, тс: 1.8
• сечение, мм²: 150 = усилие на разрыв, тс: 2.4
• сечение, мм²: 185 = усилие на разрыв, тс: 2.2

Описание пресса гидравлического (головка) ПГ-50-400 IEK

Пресс состоит из C-образной поворотной головки на 360° силового цилиндра одностороннего действия с пружинным возвратом. C-образная головка c открытым зевом обеспечивает удобство помещения наконечника или гильзы в зону опрессовки.

Револьверная система фиксации нижней полуматрицы с кнопочной разблокировкой и винтовым прижимом верхней части комплекта матриц, позволяет быструю смену комплектов необходимого сечения.

Пружинный возврат силового гидроцилиндра пресса обеспечивает работу в любом пространственном положение. Развиваемое усилие 13 тонн позволяет использовать сменные матрицы с широкой рабочей частью, в сравнение с механическими прессами, уменьшая количество циклов опрессовки одного кабельного наконечника.

Сочетание малого веса и компактное исполнение пресс гидравлический (головка) ПГ-50-400 IEK обеспечивая мобильность позволяя вести работы в любом удобном пространственном положение, непосредственно на месте выполнения работ по опрессовке кабельных наконечников шестигранником сечением 16...400 мм2

Может работать совместно с любой электрогидравлической станцией или насосом одинарного действия. Подключение модульного гидравлического пресса к внешнему насосу производится через быстроразъемное соединение БРС.

В качестве источника питания пресса ПГ-50-400 необходим внешний насос с рабочим давлением 700 атм:

• ножной гидравлический насос НГН-7006
• ручной гидравлический насос НГР-7009
• гидравлическая насосная станция СНД-6310Э с электромагнитным управлением
• гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

• Шестигранные матрицы в комплекте, мм²: 16, 25, 35, 50, 70, 95,120, 150, 185, 240, 300, 400
• Работа в любом пространственном положение, пружинный возврат
• С-образная скоба, разблокировка матриц в любом положение
• Жесткая фиксация матриц, с защитой от проворота
• Сменные матрицы для кабельных наконечников
• Вращающаяся рабочая часть головки на 360°

Опционально пресс ПГРК-400 IEK по желанию заказчика под различные технологические операции комплектуется:

• комплектами матриц опрессовки стальных тросов Ø 1- 3 мм
• матрицами для скругления секторных жил
• матрицами для опрессовки СИП проводов

Внимание!!!

Если возникнут вопросы при подборе пресса гидравлического ручного ПГ-50-400 IEK для работы с кабельными наконечниками и выполнения других технологических задач с помощью дополнительной оснастки. Специалисты Нашей компании окажут квалифицированную помощь в выборе с учетом решаемых задач и условий эксплуатация. Производим и разрабатываем гидравлические пресса и оснастку в соответствии с индивидуальными потребностями клиента. Осуществляем ремонт прессов гидравлических ПГ-50-400 различных производителей.  Всегда рады оказать консультационную и техническую помочь при подборе гидравлического оборудования обращайтесь.

Видео обзор: Пресс гидравлический (головка) ПГ-50-400 IEK

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
