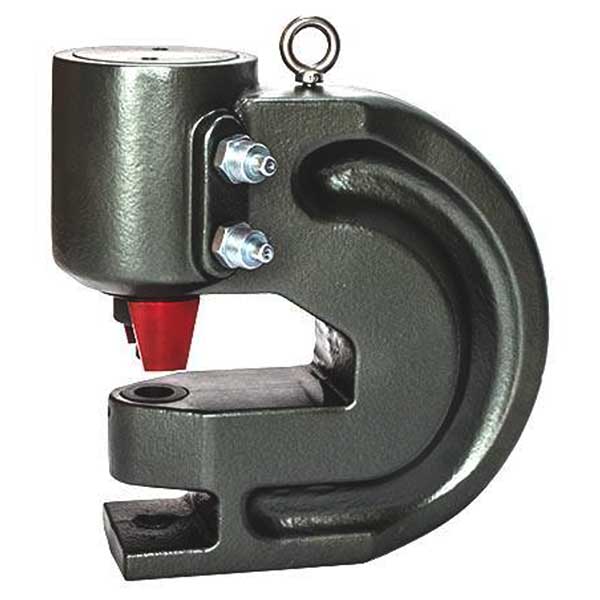

Пресс-перфоратор гидравлический ППГ-50Н

Усилие, тс:50

Толщина стали, мм:16

27000,00 ₴

Мах. усилие, тс:	50
Рабочее давление, бар:	630
Мах. толщина металла, мм:	16
Максимальное расстояние центра отверстия от края, мм:	115
Матрицы в комплекте, мм:	16; 18; 22; 25
Вес, кг:	80

Пресс-перфоратор гидравлический ППГ-50Н в базовом варианте обеспечивает перфорацию отверстий круглой формы в токоведущие шине. Данная модель пресса является универсальной поскольку при необходимой доработке согласно технического задания может позволить производить пробивку отверстий необходимой формы и размеров.

Дополнительные доработки позволяют расширить функциональность применения пресс-перфоратора ППГ-50Н для пробивки отверстия необходимой формы и размеров отличной от круглой. Применение такого инструмента как гидравлический перфоратор для пробивки отверстий болтовых соединений элементов в различных конструкционных элементах швеллерах, таврах, уголках при каркасном строительстве из стального проката. Обеспечивает универсальность использования при необходимости перфорации отверстий в металле при выполнение различных видов операций при монтаже и обработке профиля различного сечения.

Получение отверстия методом перфорации позволяет обеспечить постоянство размеров и формы пробиваемых отверстий, что особенно важно при большом количестве операций в единицу времени.

Пресс-перфоратор гидравлический ППГ-50Н в базовом варианте позволяет пробивать максимальное отверстие диаметром 20.8 мм для резьбового соединения М20. Центра перфорируемого отверстия может быть максимально удален от края пробиваемого листа материала на 110 мм. Рабочие усилие цилиндра гидравлического пресс-перфоратор ППГ-50Н равно 50 тс, обеспечивающие пробивку отверстия в токоведущей шине из алюминия или меди толщиной 24 мм.

Края отверстий полученных отверстий методом перфорации не требуют последующей обработки.

Большое рабочие усилие модели пресс-перфоратора ППГ-50Н так же позволяет пробивать стальную заготовку толщиной до 20 мм из конструкционного материала типа сталь 3. Использование данного инструмента для выполнение подобного рода работ требует учета ряда параметров с целью получения качественного ровного края перфорируемого отверстия

Описание пресс-перфоратора для пробивки отверстий

Станина пресс-перфоратор гидравлический ППГ-50Н выполнена методом литья обеспечивающая фиксацию силового цилиндра с помощью резьбового соединения. В данной модели гидравлического перфоратора силовой гидравлический цилиндр одностороннего действия. Возвратный ход штока обеспечивается пружиной разжатия. В нижней части цельно литой рамы пресса выполнена монтажная пятка для установки и крепления на верстаке. Благодаря использованное технологии литья обеспечена жесткость рамы при минимальном весе. Комбинация минимального веса и гидравлический возврат силового цилиндра пресс-перфоратора ППГ-50Н обеспечивает возможность ведения работ по пробивке отверстий в любом пространственном положение.

Открытая С-образная рама гидравлического перфоратора позволяет осуществить быструю и оперативную смену круглого комплекта насадок к ППГ-50Н. Дополнительным плюсом открытой рамы является возможность свободного позиционирования с визуальным контролем перфорируемого элемента

Сменный комплект насадок к ППГ-50Н состоит их пуансона и матрацы. Пуансон фиксируется накидной гайкой на штоке силового цилиндра, с последующей обязательной дотяжкой от руки до упора. Возможна работа комплектами насадок овальной формы для пресс-перфоратор.

Работа с комплектами насадок овальной формы требует доработки базового варианта пресс-перфоратора ППГ-50Н. Доработка производиться дополнительно согласно технического задания. Основная цель доработки обеспечить соосность пуансона и матрицы относительно друг друга.

Причина доработки, при движение штока под действием гидравлической жидкости происходит сжатие возвратной пружины, которая имеет момент скручивания, такой же момент раскручивания имеет место при сбросе давления но в обратную сторону. В отличие от круглого комплект насадок к ППГ-50Н, где это не критично, проворот овального пуансона закрепленного на штоке относительно матрицы при сжатие и разжатие пружины приведет к пересечению профиля режущих кромок (пуансона / матрицы) в следующем цикле перфорации с последствием разрушением и выходом из строя.

Эксплуатация шинного перфоратора ППГ-50Н с комплектами насадок овальной без соответствующей доработки будет весьма затруднительной или дорогостоящей в силу большой вероятности поломки сменных комплектов насадок овальной формы для ППГ-50Н

Извлечение пуансона из материала при возвратном ходе штока перфоратора обеспечивается за счет упоров. При работе с тонким и мягким материалом рекомендуется воспользоваться специальной вилкой идущей в комплекте поставки для исключения складывание углом перфорируемого изделия при извлечение пуансона из пробитого отверстия. Возврат в исходное положение штока силового цилиндра обеспечивается пружиной разжатия. Количество операций по пробивке отверстий зависит от скорости подачи рабочей жидкости в полость исполнительного цилиндра

Для внешних гидравлических насосов предъявляется основные требования рабочий объем не менее 300 мг и давление 700 кг/см2. Тип привода электрический, ручной выбирается исходя из условий и необходимой скорости выполнения операции по пробивке отверстий. В качестве оптимального решения является:

насос ручной гидравлический НРГ-7030-1 двухвыводной
гидравлическая станция с электроприводом: ГНС-08Р2Э5, ГНС-08МН2Э5

Внимание!!!

Принимаем заказы на доработку и модернизацию идентичного оборудованием следующих моделей торговых марок для пробивки овальных отверстий:

ШТОК (SHTOK) шинный перфоратор ШП-95+
РОСТ - пресс-перфоратор (шинодыр) ШД-60, автономный ШД-60А

Изготовливаем пресс-перфораторов (шинодыров) для перфорации необходимой толщины металл с произвольным расстоянием от края листа пробиваемого материал до центра отверстия. Изготавливаем матрицы и пуансоны для пробивки отверстий круглой, овальной, квадратной с необходимыми зазорами, а так же произвольной формы и размеров по желанию заказчика.

Видео обзор: Пресс-перфоратора гидравлического ППГ-50Н с выносным насосом

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
