Гидравлический дырокол для металла HHK-8B

Толщина, мм: 3.0

Отверстия Ø, мм: 22 - 60
3000,00 ₴
Максимальное усилие, тс: 11
Ход штока, мм: 22
Матрицы в комплекте, мм: 21.8; 27.6; 34.1; 42.7; 48.7; 60.5
Максимальная толщина листа, мм: 3.0
Вес, кг: 6.5
Габариты кейса, кг: 450 х 400 х 160

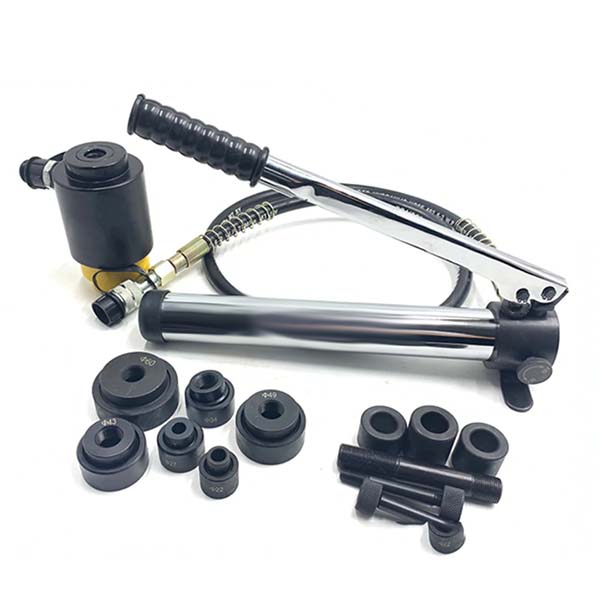

HHK-8B Гидравлический дырокол для металла

Гидравлический дырокол для металла по усилию равному 11 тс способна обеспечить перфорацию листового металла марки сталь три толщиной до 3.0 мм и листов из нержавеющей стали толщиной до 2.0 мм. Дырокол выполнен в модульном исполнение. Головная часть требуется подключение внешней гидравлической насосной станции.

Рабочий модуль состоит из втягивающего силового гидравлического цилиндра одностороннего действия с возвратной пружиной. Штифт соединяется со штоком силового цилиндра резьбовым соединением. Под действием давления гидравлической жидкости шток силового цилиндра движется во внутрь обеспечивая рабочий ход штифта с насадками собранными на нем.

Насадки образуют систему «пуансон-матрица», диаметр режущей кромки круглого пуансона чуть меньше кромки матрицы. Зазор между режущими кромками пуансоном и матрицей выбирается исходя из типа перфорируемого материала и его толщины. В случае пробивки материала отличного от от конструкционной стали 3 и толщиной до 3 мм для получения гарантированного качественного края отверстия с помощью гидравлического дырокола. Можете обратится к нашим техническим специалистам, с целью изготовления набора насадок пуансон-матрица с необходимым зазором к модели HHK-8B. Подвижный пунсон входит в матрицу и прорезает отверстие в листе по кромке. Возврат штока в исходное положение производится возвратной пружиной после сброса давление с помощью крана на расположенного корпусе гидравлической насосной станции.

К модели HHK-8B гидравлического дырокола для металла подходят более 40 различных насадок для получения отверстий разных типов, форм и размеров под кнопки, гермовводы, приборы. Предварительно  необходимо сверление центровочного отверстие Ø 11 мм.  Края получаемых отверстий ровные и неострые без затягов. В комплекте поставляются насадки для получения круглых отверстий (Ø 22.0, 27.5, 34.0, 43.0, 49.0, 60.0 мм).

Диапазон размеров отверстий

  • Круглые: до 115 мм
  • Квадратные: до 224х224 мм
  • Прямоугольные: до 140х68 мм

Конструктивные особенности и преимущества модели HHK-8B:

  • Насадки в комплекте для отверстий ( Ø 21.8; 27.6; 34.1; 42.7; 48.7; 60.5 мм)
  • Работа в любом пространственном положении
  • Перфорирование листового металла до 3.0 мм
  • Перфорирование листов нержавеющей стали до 2.0 мм*
  • Пружинный возврат штока

* Рекомендуем: приобрести для работы по нержавеющей стали или пластиком отдельные комплекты насадок пуансон-матрица специально спроектированные с соответствующим зазором и необходимым углом заточки режущей кромки.

Наборы насадок входящие в комплект набора дырокола HHK-8B при работе с нержавеющей стали или пластиком не обеспечит качественного края отверстия.

Возможно в качестве приводного механизма HHK-8B гидравлического дырокола использовать насосные станции с рабочим давлением до 700 кг/см2:

  • Насос гидравлический ножной, НГН-7004к
  • Насос гидравлический ручной НГР-6303
  • Электрическая насосная станция ГНС-08Р1Э5

Видео обзор: HHK-8B гидравлического дырокола для металла 3 мм

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
