Пресс для перфорирования токоведущих шин ШП-95Пресс для перфорирования токоведущих шин ШП-95

Пресс для перфорирования токоведущих шин ШП-95-1

Пробивка овальных отверстий в

металле 10 мм
Мах. усилие, тс 31
Мах. толщина металла, мм 10
Максимальное расстояние центра отверстия от края, мм 95
Матрицы в комплекте  10,5 (3/8'); 13,8 (1/2'); 17,0 (5/8'); 20,5 (3/4')
Вес, кг 17,4

 ШП-95-1 Пресс для пробивки отверстий овальной формы и других различных видов и размеров в токоведущие шине. Данная модель пресса является универсальной поскольку обеспечивает пробивку также и круглых отверстий. Возможность использовать пресса ШП-95-1 для пробивки овальные отверстия для болтовых соединений элементов в различных конструкционных элементах швеллерах, таврах, уголках при каркасном строительстве из стального проката и делает его универсальным инструментом для пробивки отверстий в металле при выполнение монтажных и электромонтажных работ. Метод перфорации позволяет обеспечить постоянство размеров и формы пробиваемых отверстий, что особенно важно при большом количестве операций в единицу времени.

Гидравлический пресс ШП-95-1 позволяет пробивать отверстие максимальным диаметром 22 мм с удалением центра от края пробиваемого материала на 95 мм. Усилие гидравлического цилиндра 31 тонна позволяет пробивать стальную заготовку толщиной до 7 мм, конструктивно заложена пробивка отверстий в токоведущей шине из алюминия и меди до 10 мм. Края полученных отверстий методом перфорации не требуют последующей обработки.

Описание гидравлического пресса для перфорации

Рама пресс ШП-95-1 выполнена методом литья обеспечивающая фиксацию силового цилиндра с помощью резьбового соединения. В данной модели пресса для пробивки отверстий силовой гидравлический цилиндр одностороннего действия возврат которого обеспечивается возвратной пружиной. В нижней части цельно литой рамы пресса выполнена монтажная пятка для установки и крепления на верстаке. Благодаря технологии литья обеспечена жесткость рамы при минимальном весе, данное техническое решение позволяет вести работы по пробивке отверстий в любом пространственном положение. Открытая рама пресс позволяет осуществить быстрое позиционирование пробиваемого элемента конструкции, а так же оперативную смену комплекта круглых и овальных насадок к ШП-95-1. Комплект сменных насодок состоит их паунсона и матрцы. Пуансон фиксируется накидной гайкой на штоке силового цилиндра, с последующей дотяжкой воротком гайки до упора. В модели пресса ШП-95-1 над открытым ревом рамы расположен центрирующий винт фиксирующий шток силового цилиндра от проворота обеспечивая соосность пуансона относительно матрицы в случае использования насадок для получения различных форм отличных от круглых. В нижней части открытой рамы находится так же находится центрирующий винт фиксирующий матрицу от проворота в процессе работы обеспечивая жесткую фиксацию. Отверстия фиксирующих винтов пуансона и матрицы находятся на одной осевой линии обеспечивая центровку комплекта насадок пресса ШП-95-1. Наличие центрирующих винтов не отменяет визуальную проверку на холостом ходе искривленность рабочей части пуансона и правильности установки комплекта насадок, не соблюдение данного правила вызовет повреждение рабочих кромок пуансона и матрицы.

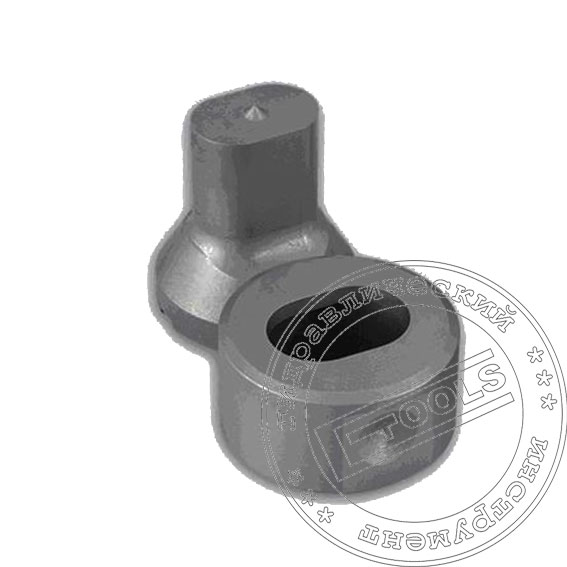

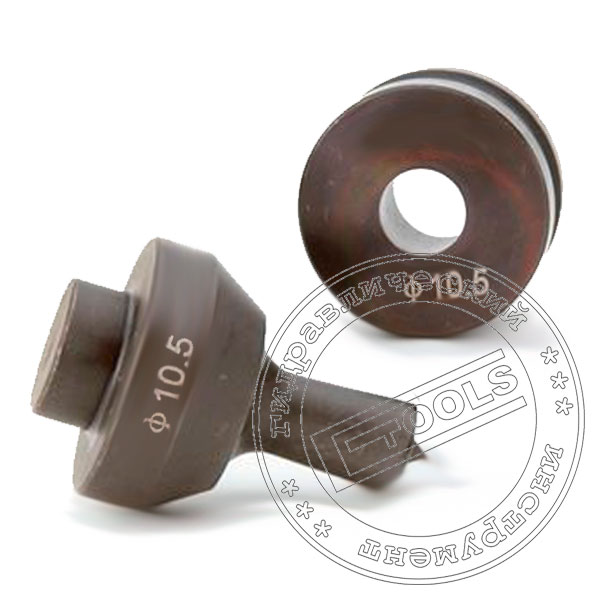

 На складе всегда в широком ассортименте: Круглые насадки к ШП 95Овальные насадки к ШП 95



– комплекты круглых насадок к ШП-95-1 под М6, М8, М10, М12, М16, М20

– комплекты овальных насадок к ШП-95-1 под М6, М8, М10, М12, М16, М20

Дополнительно, используя конструктивные особенности модели пресса ШП-95-1 перелагаем изготовление пуансона и матриц под М22 как круглой так и овальной формы. Пробивка отверстий в тонком металле возможна при соответствующих зазорах рабочих элементов сменных комплектов насадок, изготавливаются на заказ исходя из толщины и марки материала. Возможна опрессовка стального стропа диаметром до 5 мм, комплекты матриц проектируются и изготавливаются согласно техзадания.

Силовой цилиндр пресса ШП-95-1 приводится в действие внешним гидравлическим приводом с максимальным рабочим давлением 700 атм. Подключение насоса производится с помощью комплекта быстроразъемных муфт. При заполнение рабочей жидкостью полости силового цилиндра происходит перемещение поршня, обеспечивая движение пуансона торец которого вызывает пластический деформацию в перфорируемом материале. Извлечение пуансона из материала обеспечивается за счет упоров. Возврат в исходное положение штока силового цилиндра пружиной разжатия. Количество операций по пробивке отверстий зависит от скорости подачи рабочей жидкости в полость исполнительного цилиндра

Для подключаемых насос предъявляются основные требования рабочий объем не менее 300 мг и давление 700 кг/см2. Тип привода электрический ручной выбирается исходя из условий и необходимой скорости выполнения операции по пробивке отверстий. В качестве оптимального решения является:

  • гидравлический насос c ручным приводом: НГР-7009
  • гидравлический насос c ножным приводом: НГН-7006
  • гидравлическая станция с электроприводом: ГНС-08Р1Э5, ГНС-08МН1Э5, ГНС-08МН3Э5


Внимание!!!

Принимаем заказы на доработку и модернизацию идентичного оборудованием следующих моделей торговых марок для пробивки овальных отверстий:

  • ШТОК (SHTOK) шинный перфоратор ШП-95+
  • РОСТ - пресс-перфоратор (шинодыр) ШД-60, автономный ШД-60А

Изготовливаем пресс-перфораторов (шинодыров) для перфорации необходимой толщины металл с произвольным расстоянием от края листа пробиваемого материал до центра отверстия. Изготавливаем матрицы и пуансоны  для пробивки отверстий круглой, овальной, квадратной с необходимыми зазорами, а так же произвольной формы и размеров по желанию заказчика.



Видео обзор: Перфоратор ШП-95 -1 пресс для пробивки отверстий овальной квадратной формы - ETOOLS™
