Пресс для перфорации электротехнических шин ПГПШ-95 IEK

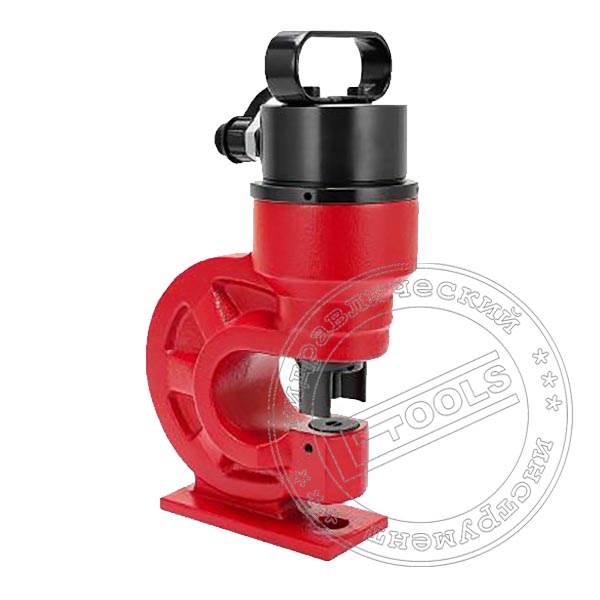

Пресс для перфорации электротехнических шин ПГПШ-95 IEK обеспечивает получение идеальной формы пробиваемых отверстий без предварительного рассверливания центровочного отверстия и дополнительно механической обработки, достаточно предварительно разметки. Данный пресс для перфорации токоведущих шин является идентичным оборудованием следующих моделей торговых марок:

• ШТОК (SHTOK) шинный перфоратор ШП-95+
• РОСТ - Пресс-перфоратор (шинодыр) ШД-60, автономный ШД-60А

Пресс для перфорации ПГПШ-95 IEK с внешним гидравлическим насосом или маслостанцией (в комплект не входит) предназначен для перфорации отверстий в медных или алюминиевых токопроводящих шинах, стальных уголках, листах и балках двутаврах и др. металлопрокате. Отверстий полученные методом перфорации позволяют обеспечить необходимой точностью расположения согласно требованиям чертежей заказчиков, благодаря чему данный метод получил широкое применение в строительстве, архитектуре, технике.

Описание гидравлического пресса для перфорации

Конструктивно Пресс для перфорации ПГПШ-95 IEK электротехнических шин состоит из С-образной головки и гидроцилиндра одностороннего действия с пружинным возвратом. Пружинный возврат силового цилиндра гидравлического пресса позволяя вести работы в любом удобном пространственном положение для оператора, непосредственно на месте выполнения электромонтажных работ по перфорации. Компактный конструктив и малый вес позволяет вести работы по перфорации как в производственных помещениях так и в полевых условиях и на высоте. Открытая С-образная головка обеспечивает быструю смену пробивающего инструмента и удобство помещения перфорируемого элемента конструкций в рабочую зону пуансона и матрицы. Получение отверстия необходимой формы и размера производится за счет установки соответствующего пуансона и матрицы. Фиксация пуансона на штоке пресса производится накидной гайкой с качественной затяжкой, матрица устанавливается с нижнюю часть С-образной скобы перфоратора. После установки необходимых пуансона и матрицы на холостом ходу проверить соосность установки. Подключение пресса для перфорации к шлангу высокого давления внешнего гидравлического насоса производится через полумуфты БРС (быстроразъемного соединения).

В качестве гидравлического привода перфоратора шины ПГПШ-95 IEK используется насос гидравлический одинарного действия или насосная станция гидравлическая с электроприводом (маслостанции) одинарного действия с ручным или электромагнитным управлением рабочим давлением до 700 кг/см2: :

• маслостанция c ручным приводом: НГР-7009
• маслостанция с ножным приводом: НГН-7006
• маслостанция с электроприводом: ГНС-08Р1Э5, ГНС-08МН1Э5, ГНС-08МН3Э5

Возможно подключение трех модулей обработки электротехнической шины одновременно от одного источника гидравлической энергии через распределительный кран КР-3:

• ручного или ножного насоса НГР-7009, НГН-7006
• гидравлической маслостанции ГНС-08Р1Э5 — одноканальным ручным распределителем
• гидравлической маслостанции  ГНС-08МН1Э5 — одноканальным электромагнитным распределителем

Использование распределительного крана модели КР-4 позволяет дополнительно подключить гидравлический модульнный пресс ПГ-400 или ПГ-300 для опрессовки кабельных наконечников, так же обеспечивает подключение гидравлического модуля для перфорации листового металл следующих моделей ППО-60-1, ПГЛ-60Н, ПГПО-60, ПГПО-110, превращая комплект оборудования (шиногиб ШГ-150, шинорез ШР-150, пресс ПГПШ-95 IEK) в универсальный комплекс для работы с электротехническим шкафами

Оптимальным техническим решением с точки зрения оптимизации выполнения операций по работе с электротехнической шиной является подключение всех модулей к трехпозиционному распределителю электрической маслостанции ГНС-08МН3Э5 с электромагнитным педальным управлением, что позволяет самостоятельно одному человеку выполнять операцию. Использование данного решения обеспечивает возможность создания комфортного и эргономичного рабочего места и максимальную мобильность в случае выполнения работ на объекте у заказчика.

Видео обзор: Пресс для перфорации электротехнических шин ПГПШ-95 IEK
