Насосные станции с ДВС (бензиновые)Насосные станции с ДВС (бензиновые)

Насосные станции с ДВС (бензиновые)

 Производительность, л/мин  1,0
 Максимальное давление, атм (МПа)  800 (80)
 Объем масла, л  10
Привод насоса Бензиновый двигатель
Тип масла ВМГЗ
 Вес, кг  35

 Двигатель

Марка бензина Бензин с октановым числом не менее 92
Мощность двигателя л.с. 5,5
Объем бензина, заливаемого в бак двигателя, л 2,5

Насосные станции с ДВС (бензиновые) -


Насосные станции с бензиновым двигателем (гидростанции, маслостанции) с приводом от двигателя внутреннего сгорания являются альтернативным источником гидравлической энергии для гидравлических механизмов и динамического инструмента во многих отраслях промышленности.

Применение насосных станции с ДВС обусловлено отсутствием в местах производства монтажно – демонтажных и электромонтажных работ, других источников энергии. Особенно актуальным является применение гидравлических насосных станций с бензиновым двигателем в условиях полевых работ или на начальном этапе строительства где доступ к электрическим сетям отсутствует.

Использование бензиновых двигателей внутреннего сгорания для маслостанции высокого давления 700 атм обусловлено требованиями компактности для оборудования подобного назначения.

Однопоточная насосная станция с ДВС производительностью 1 л/мин предназначена для создания давления рабочей жидкости до 800 атм для работе с различным гидравлическим инструментом, силовые цилиндры которого одностороннего действия с пружинным возвратом.

Описание работы насосная станция с ДВС

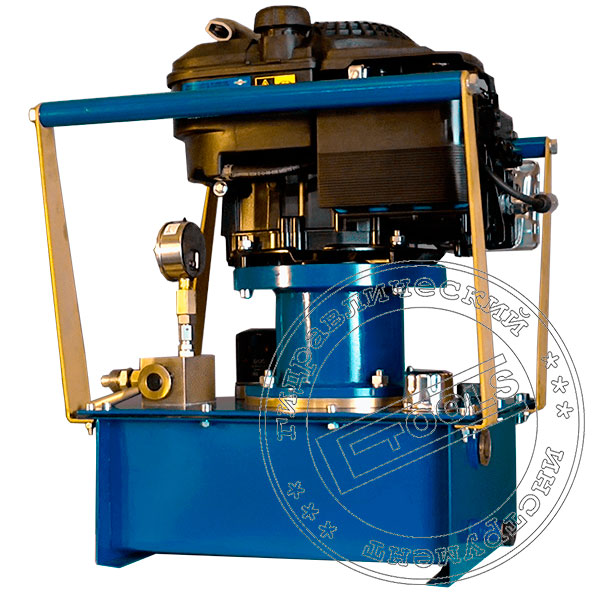

Насосная станции с ДВС (бензиновая)— мобильный упрощенный вариант маслостанции с минимально необходимой комплектацией, содержит следующие стандартные компоненты: одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания, одноступенчатый плунжерный насос (на базе одной плунжерной пары, количество пар может быть увеличено согласно технического задания), гидравлический бак объемом 10 л, заливная горловина, фильтры на возврат и всасывание гидравлической жидкости, манометр, коллектор.

Принцип действия гидравлической насосная станции с ДВС состоит в том, что привод гидравлического насоса осуществляется одноцилиндровым двухтактным бензиновым двигателем воздушного охлаждения, мощностью от 4 л.с. до 18 л.с. закрепленный верхней крышке баке маслостанции. Мощностные характеристики бензиновых двигателей устанавливаемых на гидравлические насосные станции на прямую зависят от рабочего давления и необходимой скорости подачи гидравлической жидкости, а так же рекомендаций производителей гидравлических насосов. Гидравлический насос маслостанции приводимый в действие бензиновым двигателем обеспечивает перекачку из бака в исполнительные гидравлические модули с необходимыми гидравлическими параметрами. На крышке масляного бака насосной станции с ДВС смонтированы следующие компоненты:

  • заливная горловина она же сапун с воздушным фильтром, предотвращает попадание в рабочую жидкость механических частиц в процессе работы
  • сливной фильтр тонкой очистки его задача состоит в том, чтобы очистить от посторонних примесей рабочую жидкость, возвращающуюся в гидравлический бак.
  • регулируемый предохранительного клапана по умолчанию настроенный на 700 атм
  • монтажная плита с ручным двухпозиционным распределителем и резьбовым отверстием К3/8” для подключения внешних гидравлических исполнительных модулей.
  • Виброустойчивый манометр смонтированный в верхней части двухпозиционного распределителя

Управление гидравлическим потоком жидкости осуществляется ручным двухпозиционным распределителем, который обеспечивает следующий режим работы станции: "нагнетание жидкости" — "сброс жидкости". Используя дроссельную заслонку двигателя внутреннего сгорания возможна плавная регулировка в широких пределах скорости подачи гидравлической жидкости. Контроль максимального уровня масла в баке осуществляется указателем смонтированным на боковой стороне маслобака.

Опционально насосная станция с ДВС комплектуется:

  • Двухступенчатыми гидравлическими насосами обеспечивающие различные скорости подачи и давления рабочей жидкости, согласно технического задания заказчика.
  • Гидравлическим распределителем трехпозиционного типа данный тип распределителя обеспечивают функционирование исполнительного модуля в трех позициях: «рабочий ход» – «удержание» – «возврат. Обеспечивая применение насосной станция с ДВС совместно с силовыми цилиндрами двухстороннего действия.
  • Электромагнитными клапанами управляющими гидравлическим потоком жидкости - позволяя реализовать следующие органы управления: кнопочный пост, пульт дистанционного управления, устройства с автоматическим управлением с применением джойстика.
  • Системой подогрева рабочей жидкости для выполнения полевых работ в зимнее время.
  • Система охлаждения рабочей жидкости, обеспечивающей стабильность необходимых параметров гидравлической жидкости как при интенсивных / длительных циклах работы насосной станция с ДВС так и при высоких температурах окружающей среды.
  • Защитный каркас для компонентом маслостанции.
  • Конструкционные элементы обеспечивающие мобильность и удобство при транспортировке и перемещение насосной станция с ДВС к месту выполнения работ.
  • Системой при стыковки дополнительных баков гидравлической жидкости к основному рабочему баку маслостанции объемами от 10 до 100 л.

Видео обзор насосной станции с ДВС

 Внимание

Качественную гидравлическую насосной станция с ДВС можно купить в Украине, технические специалисты в нашей компании подберут модель и исполнение маслостанции для решения Вашей технической задачи. Мы предлагаем по доступным ценам на широкий ассортимент продукции со склада собственного производства (возможно изготовление на заказ) и других марок. Проводим ремонт и обслуживание гидравлических бензиновых маслостанций различных производителей. Дополнительную информация можно получить у специалиста, позвонив нам по контактному номеру телефона.
