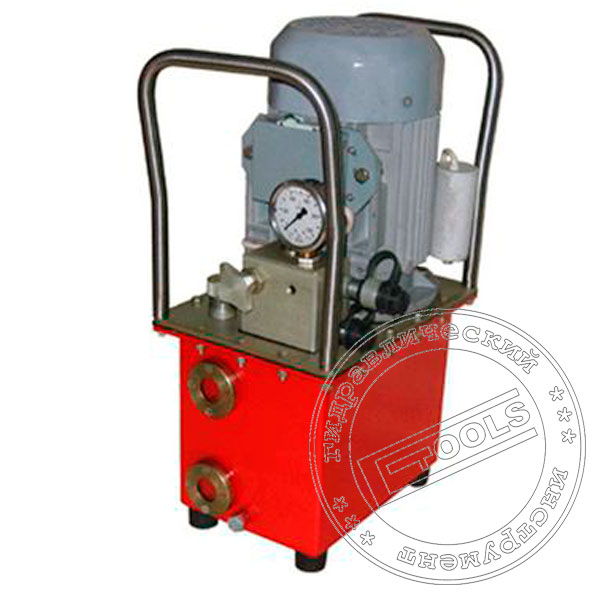

Гидравлическая  станция с электроприводом НХ 67.15.000-01Гидравлическая станция с электроприводом НХ 67.15.000-01

Гидравлическая станция с электроприводом НХ 67.15.000-01

20000,00 ₴
 Производительность, л/мин  0,9
 Максимальное давление, атм (МПа)  720 (72)
 Объем масла, л  6,5
 Привод насоса  Электрический
 Тип станции  Двухконтурная
Тип масла ВМГЗ
 Вес, кг  25

 Двигатель

Напряжение, В
 220 / 380
Мощность, кВт
 1

Насосная станция гидравлическая с электроприводом НХ 67.15.000-01 предназначена для нагнетания гидравлической жидкости под давлением в рабочие полости исполнительных механизмов. За счет минимальной компоновки гидравлических комплектующих обеспечивается компактность маслостанции обеспечивая применение в промышленных и полевых условиях.- является оптимальным решением для станций техобслуживания, электромонтажных и демонтажных организации.

Конструктивно насосная станция гидравлическая с электроприводом НХ 67.15.000-01 состоит из бака с установленным внутри одноступенчатым плунжерный гидравлическим насосом на верхней крышке на которой смонтирован:

  • однофазный асинхронным электродвигатель АИР Е 80В82 c скоростью вращения 1500 об.мин мощностью 1 кВт, низкая сила тока потребления что позволяет использовать в качестве источника питания использовать небольшие генераторы и сети с низкой силой тока

  • гидроблок с предохранительным клапаном и ручным двухканальным трехпозиционным гидрораспределител,

  • манометр виброустойчивого исполнения (циферблат заполнен антивибрационной жидкостью) установленн на гидроблоке,

  • заливной горловины с сетчатым фильтром и сапуном.

Рабочая жидкость из полости бака через всасывающий фильтр закачивается плунжерным насосом, приводимым в движение электродвигателем через соединительную муфту, и по трубопровод поступает в гидрораспределитель, обеспечивающим подачу жидкости под необходимым давлением через ограничительный клапан к исполнительным механизмам. Гидрораспределитель предназначен для управления работой потоком гидравлической жидкости. Настройка предельного давления, развиваемого маслостанцией, осуществляется предохранительным клапаном. Максимальное рабочее давление маслостанции 72 МПа. Контроль настройки клапана давления в системе контролируется манометром.

Рабочая жидкость заливается в бак через заливную горловину. Слив масла производится через пробку, установленную в нижней части стенке бака. Контроль уровня масла осуществляется по индикатору. Транспортировочное и рабочее положение гидравлической насосной станции типа НХ 67.15.000-01 - горизонтальное. Допускается наклон до 5° в любую сторону. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С.



ВНИМАНИЕ!

При эксплуатации гидравлической насосной станции в условиях низких температур (ниже +5 градусов) необходимо использовать гидравлическое масло марки ВМГЗ.
