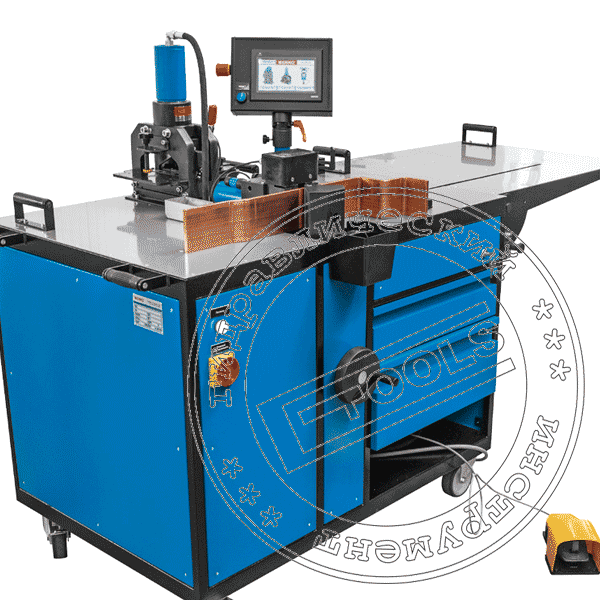

Станок для обработки токопроводящих шин SH 800PLC
Станок для резки, гибки, пробивки, вдавливания гаек и пережимки Al и Cu шин
• максимальные размеры шин 12 x 125 мм
• диапазон угла изгиба 0 ÷ 90°
Особенности:
• электронная сенсорная панель-индикатор запрограммированная на польском,
русском, английском , немецком и чешском языках (другие языки на заказ)
• оснащён программируемым электронным датчиком угла изгиба (точность настройки 1°)
• встроена измерительная система позволяющая производить измерение с точностью 0,1мм
• точная установка высоты головки выполняющей отверстия (точность 0,2 мм)
• выполнение круглых и овальных отверстий
• резка без заусениц
• встроен надёжный гидравлический привод
• автоматическое определение установленного оснащения
• корректировка угла изгиба учитывающая эластичность шины
• электронное измерение длины отрезаемой шины (до 6 м)
• электронное измерение длины шины в режиме гибки и пробивки (до 0,5 или 1,2 м)
• повторяемая пережимка шин
• дополнительная боковая плита
• накланяемая и оборачиваемая сенсорная панель-индикатор
• оснащён гнездом управления (для подключения внешнего компьютера)
• оснащён дополнительным гидравлическим выходом с быстроразъёмным
соединением типа PM, 630 бар (для гидравлических головок производства ERKO
Размеры (Дл. x Шир. х Выс.): 1400x930x1420 мм; Масса с стандартным оснащением 355 кг;
Рабочее давление: 630 бар; Питание: 3 x 230В/400В; 1,4 кВт
| Оснащение | Тип | SH 800PLC-Gold | SH 800PLC-Platinum |
| Вкладыш для точной гибки (встроен энкодер) | SH 401PLC-E | √ | √ |
| Гильотина для резки шин | SH 405 | √ | √ |
| Датчик измерения длины отрезаемой шины | SH 415PLC | x | √ |
| Вкладыш для пережимки шин | SH 406PLC | √ | √ |
| Дополнительная боковая плита | SH 408PLC | x | √ |
| Продолженное измерение длины L (диапазон от 0 до 1020 мм) | SH 418PLC | x | √ |
| Крейцмейсель круглых отверстий (стандартные размеры в соответствии с каталогом) | SH 403 | x | x |
| Крейцмейсель овальных отверстий (стандартные размеры в соответствии с каталогом) | SH 404 | x | x |
| Крейцмейсель прямоугольных отверстий (размеры по желанию клиента: макс. диагональ 21 мм, длина стороны не меньше, чем 6,6 мм) | SH 409 | x | x |
| Вкладыш для вдавливания гаек | SH 407 | x | x |
| Дополнительная подпора для шины | SH 408 | x | x |
| Гибка без корректировки угла (без измерения упругости сгибаемой шины), точность повторяемого сгибания ±1° | √ | √ | |
| Измерение высоты Н, точность 0,2 мм | √ | √ | |
| Измеpение длины L, диапазон 0-500 мм, точность 0,1 мм | √ | ||
| Повторяемая пережимка | x | x |
√ — стандартная комплектация
x — дополнительная комплектация согласно заказу
Стандартные размеры круглых крейцмейселей:
| Обозначение | Диаметр отверстия [мм] | Под болт M |
| SH 403 – 6,6 | 6,6 | 6 |
| SH 403 – 8,5 | 8,5 | 8 |
| SH 403 – 11 | 11 | 10 |
| SH 403 – 13 | 13 | 12 |
| SH 403 – 17 | 17 | 16 |
| SH 403 – 21 | 21 | 20 |
Стандартные размеры овальных крейцмейселей:
| Обозначение | Размер A [мм] | Размер B [мм] | Под болт M |
| SH 404 8,5-12 | 8,5 | 12 | 8 |
| SH 404 11-16 | 11 | 16 | 10 |
| SH 404 13-18 | 13 | 18 | 12 |
| SH 404 17-21 | 17 | 21 | 16 |
