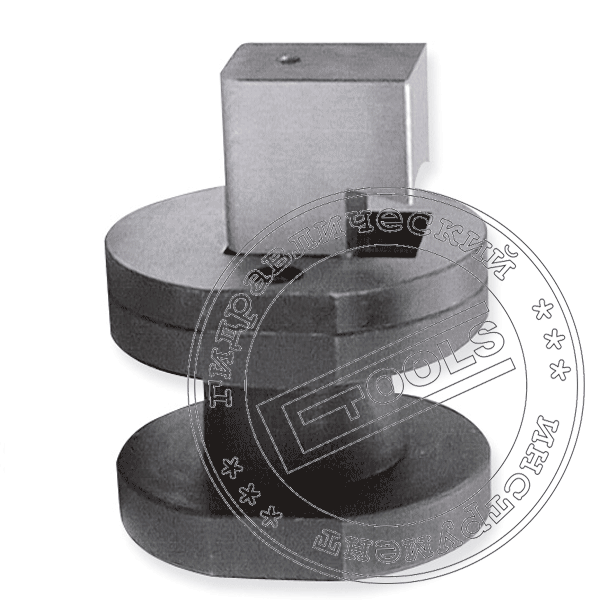

WP2

Универсальный крейцмейсель WP


Размер отверстия за один цикл, мм 11x16
Размеры предварительного отверстия, мм 26x36 или Ø45
Толщина металла (при давление = 450 МПа), мм 2
Вес, кг 0,25



Универсальный крейцмейсель WP

Инструмент обеспечивает вырезание отверстия различной конфигурации прямоугольной формы в листовом металле, применяется при работе по монтажу различных компонентов (приборных панелей, кнопок, тумблеров, автоматов и т. д.) в корпусах электротехнических щитов, шкафов и ящиков пультов управление. Применение сменного вырубного штампа с открытым режущим зевом позволяет получать отверстия необходимых размеров без ограничений по форме и размерам, методом многократного выкусывания. Использование данного оснастки не требуя иметь под каждую конфигурацию отверстия крейцмейсель (пуансон - матрица) с необходимых размеров. Универсальный данного инструмента заключается в возможности получать длинные пазы и большие прямоугольные отверстия, края полученные много кратным выкусыванием не требуют последующей обработки.

Описание работы универсального крейцмейселя WP

Перфорация отверстий сложной конфигурации в стальном листе, производится в несколько технологических операций. Предварительно производится разметка прямоугольного отверстия с необходимой геометрии и размерами. Определяется центр для пробивки технологического отверстия крейцмейселем WK 26,5 или любым крейсмеселем квадратной формы оптимального размера, возможно применение крейцмейселя круглых отверстий WO для данной операции.
Следующий операция требует примение вырубного гидравлического пресса WH 100 или головки для вырезания отверстий GW, GW 2 компании ERKO. Стягивание матрицы и пуансона производится за счет гидравлического втягивающего цилиндра. Под действием стягивающего усилия пуансон в листе пробиваемого металла вызывает сжимающие и скалывающие напряжения, сконцентрированные по периметру режущих кромок. Пуансон, преодолевая сопротивление, проникает в глубь толщины листа металла, выдавливая технологическое отверстие.


В полученное центральное отверстий заводится универсальный крейцмейсель WP с открытым зевом установленный на втягивающий цилиндр головки для вырезания отверстий GW. Путем многочисленным повторением выкусывания пазов прямоугольного формы (размером 36х26 мм) вырезается отверстия необходимой формы и размеров. Для упрощения извлечения отброса из матрицы в процессе пробивки производится деформация вырезаемой части металла.

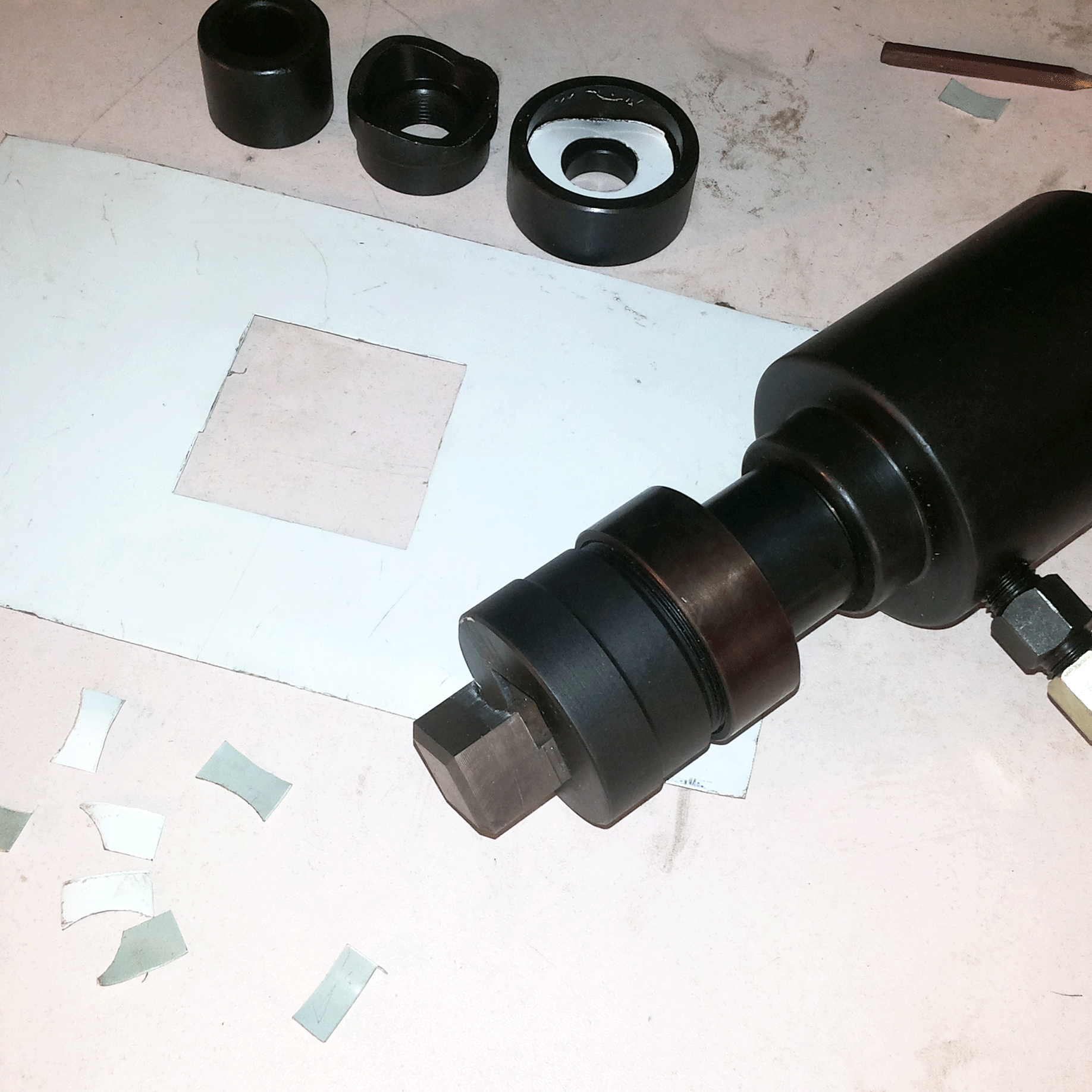

Оптимальным вариантом получения квадратных отверстий является комбинация, использования универсального крейцмейселя WP и крейцмейселя для круглых отверстий WO с диаметром оптимально вписывающийся в предварительно размеченное отверстие квадратной формы. На первом этапе производится перфорация круглого отверстия, с последующим удалением металл из углов универсальным крейцмейселем WP, до получения геометрических правильных размеров.

Универсальный крейцмейсель WP - особенности применения

  • Конфигурации и размер получаемых отверстий не ограничены одним размером, как в случае использования крейцмейселя квадратных отверстий WK.
  • Отверстие не имеют затягов и заусенцов, не худшие механические свойства материала в зоне полученного отверстия, без царапин и разрушения лакокрасочное покрытия, а также исключают деформации листа в процессе нагрева в случае работы болгаркой.
  • Ровные края без затягов и заусенцев обеспечивают качественно пролегание устанавливаемых электротехнических компонентов в полученные отверстия в листовом металле.
  • Комбинация крейцмейселей различных типов совместно с универсальным позволяет вырезать большие отверстия различной конфигурации.

Видео обзор: Универсальный крейцмейсель WP
